Βαλβίδα σφαίρας από τιτάνιο
Created with Pixso.

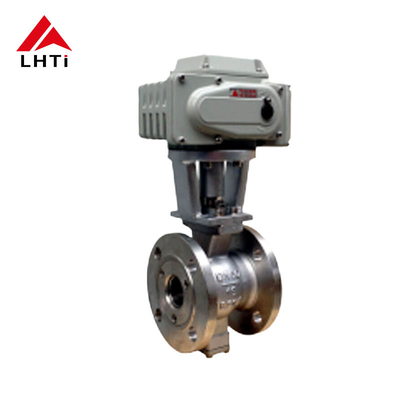

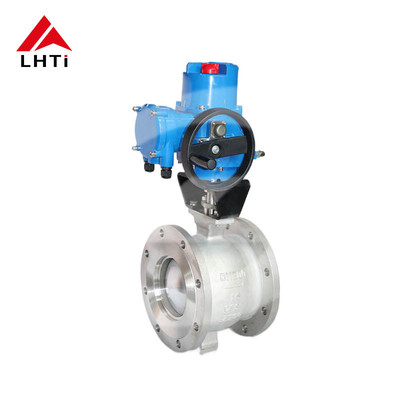

Ηλεκτρικές βαλβίδες σφαίρας V-Port από τιτάνιο Gr1 Gr2 8 ιντσών βαλβίδα σφαίρας κλάσης 150 DN 15-250 για παροχή νερού

Ηλεκτρικές βαλβίδες σφαίρας V-Port από τιτάνιο Gr1 Gr2 8 ιντσών βαλβίδα σφαίρας κλάσης 150 DN 15-250 για παροχή νερού

Ονομασία μάρκας: LHTi
Αριθμός μοντέλου: Κύλινδρο τύπου V
MOQ: 1 κομμάτι
τιμή: διαπραγματεύσιμα
Όροι πληρωμής: Ε/Ε, D/A, D/P, T/T, Western Union
Ικανότητα εφοδιασμού: 5000 κομμάτια το μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Μπαότζι, Κίνα
Πιστοποίηση:
ISO9001,CE,etc
Πρότυπο σχεδιασμού:
Εφαρμογή των προδιαγραφών API 6D, API 608, ASME B16.34
Σχήμα:
Βαλβίδα σφαίρας
Τύπος καθίσματος:
Μαλακό κάθισμα, κάθισμα μετάλλων
Τύπος σώματος:
Πλωτό, Τράνιον.
Λειτουργία:
Εγχειρίδιο, εργαλείο, πνευματικός, ηλεκτρικό
Υλικό:
Τιτάνιο
Μέθοδος λειτουργίας:
Κουμπί, τροχιά, ενεργοποιητής
Τύπος σφαίρας:
Πλήρης λιμένας, μειωμένος λιμένας
Συσκευασία λεπτομέρειες:
Κουτί αντιστροφής ή παλέτα, ή ανάλογα με τις απαιτήσεις σας
Δυνατότητα προσφοράς:
5000 κομμάτια το μήνα
Επισημαίνω:

Κλάση 150 Βαλβίδα σφαίρας από τιτάνιο

,

DN 15-250 Βαλβίδα σφαίρας τιτανίου

,

8 ίντσες τιτανίου βαλβίδα μπάλα

Περιγραφή του προϊόντος

Ηλεκτρικές τιτανικές βαλβίδες σφαίρας V-Port TA1 TA2 8 ιντσών βαλβίδα σφαίρας κλάσης 150 DN 15-250 για παροχή νερού



Περιγραφή του προϊόντος:

Κύλινδρο από τιτάνιοείναι ένα εξειδικευμένο είδος βαλβίδας ελέγχου που διαθέτει μια πύλη σε σχήμα V μέσω της οποίας μπορούν να περάσουν τα υγρά.ΚύλινδρεςΗ χρήση τιτανίου στην κατασκευή αυτών των βαλβίδων προσφέρει εξαιρετική αντοχή στη διάβρωση, καθιστώντας τους κατάλληλους για απαιτητικές βιομηχανικές εφαρμογές.

Ηλεκτρικές βαλβίδες σφαίρας V-Port από τιτάνιο Gr1 Gr2 8 ιντσών βαλβίδα σφαίρας κλάσης 150 DN 15-250 για παροχή νερού 0Ηλεκτρικές βαλβίδες σφαίρας V-Port από τιτάνιο Gr1 Gr2 8 ιντσών βαλβίδα σφαίρας κλάσης 150 DN 15-250 για παροχή νερού 1





Τεχνικές προδιαγραφές του προϊόντος:

Τεχνικές προδιαγραφές του προϊόντος:
Διάταξη πίεσης: PN1.6-4.0Mpa τάξη 150-300Lb
Ονομαστική διάμετρος: DN25-DN350 1"-14"
Τρόπος οδήγησης: Εργαλεία για σκουλήκια, Πνευματικά, Υδραυλικά, Ηλεκτρικά
Σώμα, Μπόνετ: TA1,TA2,TA10,Gr2,Gr3
Πύλη: TA1,TA2,TA10,Gr2,Gr3
Στέμνος: ΤΑ1, ΤΑ2, ΤΑ10, ΤΚ4, Gr2, Gr3, Gr5
Δαχτυλίδι σφράγισης: PTFE,RPTFE,PPL,PEEK
Τυποποιημένη συσκευή για την κατασκευή βαλβίδας σφαίρας: Το VQ647Y-16Ti, το VQ647Y-25Ti, το VQ647Y-40Ti, το VQ647Y-150Lb ((Ti), το VQ647Y-300Lb ((Ti), το VQ647Y-16A, το VQ647Y-25A, το VQ647Y-40A, το VQ647Y-150Lb ((A), το VQ647Y-300Lb ((A), το VQ947Y-16Ti, το VQ947Y-25Ti, το VQ947Y -40Ti, το VQ947Y-150Lb ((Ti),VQ947Y-300Lb ((Ti),VQ947Y-16A,VQ947Y-25A,VQ947Y-40A,VQ947Y-150Lb ((A),VQ947Y-300Lb ((A)
Πρότυπα σχεδιασμού: GB/T12237, ASME B16.34
Διάμετρα πρόσωπο με πρόσωπο: GB/T12221, API6D, ASME B16.10
Συνδέσεις φλάντζας: Ειδικότερα, η Επιτροπή θα πρέπει να εξετάζει αν η Επιτροπή έχει λάβει μέτρα για την αντιμετώπιση των εν λόγω προβλημάτων.
Πρότυπα δοκιμών: JB/T9092,GB/T13927,API6D,API598







Κύρια χαρακτηριστικά και πλεονεκτήματα βαλβίδων τύπου σφαίρας από τιτάνιο:

Σχεδιασμός V-Port:Η V- σχήμα θύρα επιτρέπει ακριβή έλεγχο ροής, παρέχοντας γραμμική και σταθερή διαμόρφωση για εφαρμογές που απαιτούν ακριβή throttling.



Αντίσταση στη διάβρωση:Κατασκευασμένες από τιτάνιο, οι βαλβίδες αυτές προσφέρουν εξαιρετική αντοχή στη διάβρωση από ένα ευρύ φάσμα χημικών ουσιών, θαλάσσιο νερό και σκληρά περιβάλλοντα, εξασφαλίζοντας αντοχή και μακροζωία.



Υψηλή αναλογία αντοχής προς βάρος:Η υψηλή αντοχή του τιτανίου σε συνδυασμό με το ελαφρύ βάρος του καθιστά την βαλβίδα ανθεκτική και ευκολότερη στη χειραγώγηση και εγκατάσταση σε σύγκριση με τις βαλβίδες που κατασκευάζονται από βαρύτερα υλικά.



Αντοχή θερμοκρασίας: Οι βαλβίδες αυτές μπορούν να αντέξουν ακραίες θερμοκρασίες, καθιστώντας τις κατάλληλες τόσο για εφαρμογές υψηλών όσο και χαμηλών θερμοκρασιών.



Δυνατότητα:Η εγγενής ανθεκτικότητα του τιτανίου εξασφαλίζει μακρά διάρκεια ζωής, μειώνοντας τη συχνότητα συντήρησης και αντικατάστασης.



Βιοσυμβατότητα:Οι βιοσυμβατές ιδιότητες του τιτανίου καθιστούν αυτές τις βαλβίδες ιδανικές για χρήση σε βιομηχανίες όπως η φαρμακευτική και η βιοτεχνολογία, όπου η επαφή με βιολογικά υλικά είναι κοινή.



Μειωμένη συντήρηση:Λόγω της υψηλής αντοχής τους στη διάβρωση και της αντοχής τους, οι βαλβίδες σφαίρας V-port από τιτάνιο απαιτούν λιγότερο συχνή συντήρηση, γεγονός που οδηγεί σε χαμηλότερα λειτουργικά κόστη και χρόνο στάσης λειτουργίας.



Ακατάπαυστη λειτουργία:Η ακριβής μηχανική του σχεδιασμού V-port εξασφαλίζει ομαλή και αποτελεσματική λειτουργία, ενισχύοντας τον συνολικό έλεγχο της διαδικασίας και την αξιοπιστία.



Πολυδιάστατη:Κατάλληλο για ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της χημικής επεξεργασίας, του πετρελαίου και του φυσικού αερίου, της παραγωγής ενέργειας και άλλων.



Βελτιωμένη ασφάλεια:Η αντοχή του τιτανίου στην διάβρωση και τις υψηλές θερμοκρασίες βελτιώνει την ασφάλεια λειτουργίας, ιδιαίτερα σε κρίσιμα και επικίνδυνα περιβάλλοντα.







Υπολογίστε το μέγεθος της βαλβίδας:

1. Προσδιορίστε την τιμή Cv

Ο συντελεστής ροής (Cv) είναι μια κρίσιμη παράμετρος που υποδεικνύει την ικανότητα ροής της βαλβίδας.Υπολογίζεται με τη χρήση τύπων ειδικών για τα χαρακτηριστικά ροής του υγρού και τις επιθυμητές συνθήκες λειτουργίαςΣυνήθως, αυτό συνεπάγεται τη χρήση τυποποιημένων εξισώσεων ή εργαλείων λογισμικού που έχουν σχεδιαστεί για τη μέτρηση του μεγέθους ελέγχου ροής.

2. Χαρακτηριστικά καβιτασίας και υγρού

  • Έλεγχος της καβιτάσης: Βεβαιωθείτε ότι η επιλεγμένη βαλβίδα μπορεί να αντέξει την πτώση πίεσης χωρίς να προκαλέσει καβιτάση.Αυτό συνεπάγεται τον έλεγχο της τιμής FL (Φακτήρα ανάκτησης πίεσης υγρού) για την αποφυγή προβλημάτων κοιλότητας.

  • Για τα συμπίεστα υγρά, προσδιορίζεται ο συντελεστής πτώσης πίεσης για να ληφθούν υπόψη οι αλλαγές της πυκνότητας του υγρού στην βαλβίδα.

3. Επιλέξτε ονομαστικό μέγεθος βαλβίδας

Μόλις υπολογιστεί η τιμή Cv:

  • Βαλβίδες σφαίρας V-Port: Επιλέξτε μια βαλβίδα που παρέχει το απαιτούμενο Cv για τα ποσοστά ροής μεταξύ 20% και 80% του ανοίγματος της πύλης.

  • Στρογγυλές βαλβίδες σφαιρίσματος: Επιλέξτε μια βαλβίδα που υποστηρίζει υπολογισμούς Cv για τα ποσοστά ροής μεταξύ 30% και 80% του ανοίγματος της πόρτας.

Ανατρέξτε στα διαγράμματα Cv που παρέχονται από τους κατασκευαστές βαλβίδων για να επιλέξετε το κατάλληλο ονομαστικό μέγεθος βαλβίδας με βάση το υπολογισμένο Cv σας.

4Τύπος βαλβίδας και υλικά

  • Τύπος βαλβίδας: Καθορίστε αν μια σύνδεση βαλβίδας με φλάντζες, ράβδους ή συγκόλληση είναι κατάλληλη για την εφαρμογή και το σχεδιασμό του συστήματος σωλήνων.

  • Υλικά Κατασκευής: Δεδομένης της ανάγκης σας για χειρισμό οξικού οξέος, επιλέξτε υλικά όπως το τιτάνιο ή το ανοξείδωτο χάλυβα που προσφέρουν αντοχή στη διάβρωση.Διασφάλιση της συμβατότητας με τα υγρά και τις περιβαλλοντικές συνθήκες.

  • Καθίσματα βαλβίδων: Για εφαρμογές βαλβίδων ελέγχου V-Ball, εξετάστε καθίσματα βαλβίδων από RTFE (Ενισχυμένο Τεφλόν), τα οποία προσφέρουν καλή χημική αντοχή και δυνατότητες σφράγισης.

5. Επιλογή ενεργοποιητή

  • Επιλέξτε τον κινητήρα: Επιλέξτε έναν κινητήρα με βάση τον τύπο της βαλβίδας (ηλεκτρική, πνευματική, υδραυλική) και τις λειτουργικές απαιτήσεις του συστήματος σας.Οι παράγοντες που πρέπει να ληφθούν υπόψη περιλαμβάνουν τις απαιτήσεις ροπής ή ώθησης, μηχανισμός ελέγχου (ενεργοποίησης ή απενεργοποίησης) και συμβατότητα με συστήματα αυτοματισμού, εφόσον απαιτείται.





Εφαρμογές βαλβίδων σφαίρας από τιτάνιο:

Κύλινδροι σφαίρας από τιτάνιοέχουν ευρύ φάσμα εφαρμογών σε διάφορους βιομηχανικούς τομείς, κυρίως στις ακόλουθες πτυχές:



Χημική βιομηχανία:Λόγω της εξαιρετικής αντοχής στη διάβρωση των υλικών τιτανίου,βαλβίδες σφαίρας από τιτάνιοχρησιμοποιούνται συνήθως σε χημικές διαδικασίες παραγωγής που περιλαμβάνουν χειρισμό διαβρωτικών μέσων, όπως οξέα και αλκαλικά διαλύματα.



Βιομηχανία πετρελαίου και φυσικού αερίου: βαλβίδες με σφαίρες από τιτάνιοΧρησιμοποιούνται για τον έλεγχο της ροής και της πίεσης των υγρών,διασφάλιση της ασφαλούς και σταθερής λειτουργίας του συστήματος.



Ναυτική Μηχανική: Κύλινδροι σφαίρας από τιτάνιοέχουν καλή αντοχή στη διάβρωση από το θαλάσσιο νερό, γεγονός που τις καθιστά ευρέως χρησιμοποιητές σε εφαρμογές ναυπηγικής μηχανικής, όπως συστήματα ελέγχου υγρών σε υποθαλάσσιους αγωγούς και υπεράκτιες πλατφόρμες.



Αεροδιαστημικό πεδίο: Κύλινδροι σφαίρας από τιτάνιοχρησιμοποιούνται ευρέως στα υδραυλικά συστήματα αεροδιαστημικής, στα συστήματα καυσίμων κλπ., λόγω των ελαφρών και ανθεκτικών χαρακτηριστικών τους που πληρούν τις απαιτήσεις των αεροσκαφών.



Τροφίμων και Φαρμακευτικής Βιομηχανίας:Δεδομένου ότι τα υλικά τιτανίου είναι μη τοξικά και δεν μολύνουν τρόφιμα ή φάρμακα,βαλβίδες σφαίρας από τιτάνιοχρησιμοποιούνται συχνά σε συστήματα ελέγχου υγρών στις βιομηχανίες επεξεργασίας τροφίμων και φαρμακευτικών προϊόντων.
