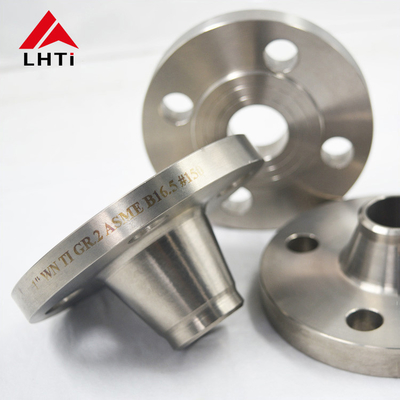

DIN 2632 PN 10 Τιτανίου συγκόλληση λαιμό φλέγγιση ανυψωμένο πρόσωπο Gr1 Gr2 Gr5 WN φλέγγιση στη χημική / πετρέλαιο / βιομηχανία φυσικού αερίου

Ονομασία μάρκας:	LHTi
Αριθμός μοντέλου:	Τυνητήρας για το λαιμό από ιμάνιο
MOQ:	1-5 τεμάχια
τιμή:	διαπραγματεύσιμα
Όροι πληρωμής:	Ε/Ε, D/A, D/P, T/T, Western Union
Ικανότητα εφοδιασμού:	5000 τεμάχια το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Μπαότζι, Κίνα

Πιστοποίηση:

ISO9001, TUV etc.

Πρότυπο προϊόντος:

DIN 2632 (Γερμανικό πρότυπο)

Υλικά:

Φλάντζες από τιτάνιο

βαθμοί:

Αξία 2, Αξία 5, Αξία 7, Αξία 12

Χαρακτηριστικά:

Υψηλής αντοχής, αντίσταση διάβρωσης, κ.λπ.

Ποσοστό πίεσης:

PN 10

Μέγεθος:

DN10-1000

Πρόσωπο σφραγίδων:

RF, FF, TG, RJ κ.λπ.

Διαδικασία:

Ρίψη, σφυρηλάτηση, κατεργασία, κ.λπ.

Επεξεργασία επιφάνειας:

Λάμψη, Αμμοκροτήση, Ανωδίαση κλπ.

Εφαρμογές:

Βιομηχανία πετρελαίου και φυσικού αερίου, βιομηχανία ηλεκτρικής ενέργειας και θέρμανσης, αγωγός νερο

Συσκευασία λεπτομέρειες:

Κουτί ή παλέτα από πλακέτο κ.λπ.

Δυνατότητα προσφοράς:

5000 τεμάχια το μήνα

Επισημαίνω:

Βιομηχανία πετρελαίου και φυσικού αερίου

Δίπλωμα DIN 2632 Τιτανίου

Πλέκτης λαιμού συγκόλλησης από τιτάνιο PN 10

Περιγραφή του προϊόντος

Τιτανίου ζύγιση Neck Flange DIN 2632 PN 10 ζύγιση Neck Υψωμένο πρόσωπο Gr1 Gr2 Gr5 WN Flange στη χημική / πετρελαϊκή και φυσική βιομηχανία

1.Προϊόν εισαγωγή DIN2632 Titanium Weld Neck Flange

Τρίχωμα για το λαιμό ζυγισμάτων από τιτάνιο DIN 2632έχουν σχεδιαστεί σύμφωνα με τα πρότυπα DIN με ένταση πίεσης PN10, με σχεδιασμό λαιμού συγκόλλησης που μειώνει τις συγκεντρώσεις στρες και ανυψωμένο πρόσωπο για αποτελεσματική σφράγιση των συμπίεσης.Αυτές οι φλέβες εκτιμούνται ιδιαίτερα σε βιομηχανίες όπως η χημική επεξεργασία και η αεροδιαστημική βιομηχανία λόγω της εξαιρετικής αντοχής του σε διάβρωση και της αναλογίας αντοχής προς βάρος.Παρά το υψηλότερο αρχικό τους κόστος, προσφέρουν μακροχρόνια αντοχή και αξιοπιστία.διασφάλιση βέλτιστης απόδοσης σε απαιτητικές εφαρμογές.

Η δική μαςΆλλες συσκευέςείναι κατασκευασμένα χρησιμοποιώντας διάφορες διεργασίες, συμπεριλαμβανομένης της χύτευσης, της σφυρηλασίας και της επεξεργασίας ακριβείας για να διασφαλιστεί ότι πληρούν αυστηρά βιομηχανικά πρότυπα ποιότητας και αντοχής.Οι φλάντζες αυτές προσφέρουν εύκολη εγκατάσταση σε συστήματα αγωγών και εξοπλισμό., εξασφαλίζοντας μια ασφαλή και χωρίς διαρροές σύνδεση.

Ειδικά σχεδιασμένα για να διατηρούν τα υψηλότερα πρότυπα της μηχανικής ακρίβειας, οι φλάντζες μας από τιτάνιο ξεχωρίζουν στην απόδοση.Έχουν σχεδιαστεί για να αντιστέκονται αποτελεσματικά στη διάβρωση και να αντέχουν σε υψηλές θερμοκρασίες και πιέσεις, καθιστώντας τα εξαιρετικά κατάλληλα για απαιτητικά περιβάλλοντα.

Η διασφάλιση της ασφαλούς μεταφοράς είναι πρωταρχικής σημασίας για εμάς, γι' αυτό και συσκευάζουμε σχολαστικά τις φλάντζες από τιτάνιο σε ανθεκτικές ξύλινες θήκες και παλέτες.Η συσκευασία αυτή όχι μόνο προστατεύει τις φλάντζες κατά τη μεταφορά αλλά διευκολύνει επίσης το χειρισμό και την εγκατάσταση μετά την άφιξη.

Η δική μαςΆλλες συσκευέςΟι συσκευές αυτές είναι σχεδιασμένες για να δημιουργούν ασφαλείς και χωρίς διαρροές συνδέσεις μεταξύ σωλήνων, βαλβίδων και άλλων εξοπλισμού.Η εγγενής αντοχή του τιτανίου εξασφαλίζει ότι αυτές οι φλάντζες αντέχουν στις σκληρές συνθήκες που επικρατούν σε αυτές τις βιομηχανίες., διασφαλίζοντας αξιόπιστες, μακροπρόθεσμες επιδόσεις.

Συμπερασματικά, ηΦλέγγες λαιμού από συγκόλληση από τιτάνιοΜε την υψηλής ποιότητας κατασκευή από τιτάνιο, την ακριβή μηχανική και το προσαρμόσιμο μέγεθος,προσφέρουν ένα ισχυρόΠαραγγείλετε τις φλάντζες από τιτάνιο σήμερα για να βιώσετε την αξιοπιστία και την αντοχή που καθορίζουν τα προϊόντα μας.

2Αξία 2 και Αξία 5 της DIN 2632 Τιτανίου

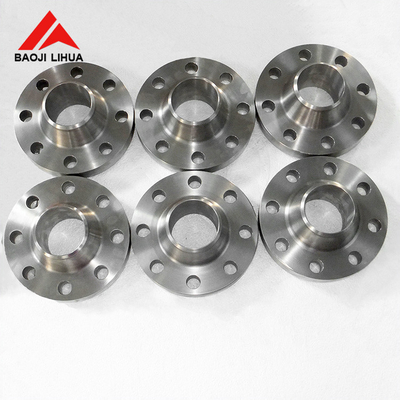

DIN 2632 PN 10 Τιτανίου συγκόλληση λαιμό φλέγγιση ανυψωμένο πρόσωπο Gr1 Gr2 Gr5 WN φλέγγιση στη χημική / πετρέλαιο / βιομηχανία φυσικού αερίου 0

Τιτανίου κλάσης 2:

Σύνθεση: Το τιτάνιο κλάσης 2, γνωστό επίσης ως εμπορικά καθαρό τιτάνιο (CP Ti), αποτελείται από 99,2% τιτάνιο, με το υπόλοιπο 0,8% να αποτελείται κυρίως από σίδηρο και οξυγόνο.
Ιδιότητες:
- Δυνατότητα: Έχει καλή αντοχή, συγκρίσιμη με ορισμένα χαμηλά κράματα χάλυβα.
- Αντοχή στη διάβρωση: Το τιτάνιο κλάσης 2 παρουσιάζει εξαιρετική αντοχή στη διάβρωση, ειδικά σε περιβάλλοντα όπου υπάρχουν χλωρίδια.
- Κατασκευαστικότητα: Είναι εύκολα συγκόλλητο και διαμορφώσιμο, καθιστώντας το κατάλληλο για διάφορες διαδικασίες κατασκευής.
Εφαρμογές:
- Εξοπλισμός χημικής επεξεργασίας
- Θαλάσσιες και υπεράκτιες εφαρμογές
- Ιατρικά εμφυτεύματα και χειρουργικά όργανα
- Συσκευάσματα αεροδιαστημικής βιομηχανίας για τα οποία η εξοικονόμηση βάρους και η αντοχή στη διάβρωση είναι κρίσιμες

Κατηγορία τιτανίου 5 (Ti-6Al-4V):

Σύνθεση: Το τιτάνιο κλάσης 5 είναι κράμα που αποτελείται από 90% τιτάνιο, 6% αλουμίνιο και 4% βανάδιο.
Ιδιότητες:
- Δυνατότητα: Το τιτάνιο κλάσης 5 είναι σημαντικά ισχυρότερο από το τιτάνιο κλάσης 2, καθιστώντας το ιδανικό για εφαρμογές υψηλής αντοχής.
- Αντοχή στη διάβρωση: Προσφέρει καλή αντοχή στη διάβρωση, αν και όχι τόσο υψηλή όσο η βαθμίδα 2 σε ορισμένα περιβάλλοντα.
- Αντοχή στη θερμότητα: Η βαθμίδα 5 διατηρεί εξαιρετική αντοχή σε υψηλές θερμοκρασίες.
- Ελαφρύ: Όπως όλα τα κράματα τιτανίου, η κλάση 5 είναι ελαφριά σε σύγκριση με πολλά άλλα μέταλλα.
Εφαρμογές:
- Αεροδιαστημικά εξαρτήματα (δομικά εξαρτήματα αεροσκαφών, μέρη κινητήρων)
- Οδικοί αγώνες (συστατικά του κινητήρα, συστήματα εξάτμισης)
- Βιοϊατρικά εμφυτεύματα (ορθοπεδικά εμφυτεύματα, οδοντιατρικά εμφυτεύματα)
- Θαλάσσια στοιχεία
- Αθλητικός εξοπλισμός (πλαίσια ποδηλάτων, μπαστούνια γκολφ)

3.Προδιαγραφές για την επιφάνεια λαιμού συγκόλλησης από τιτάνιο DIN2632 PN10

Σωλήνες			Φλάντζες				Σβέρκος				Σηκωμένο πρόσωπο		Στροφές			Βάρος
Σωλήνες			Φλάντζες				Σβέρκος				Σηκωμένο πρόσωπο		Στροφές			(7,85 Kg/dm3)
Αξιολογημένη	d1		D	β	k	h1	d3	σ	r	h2	d4	f	Τρύπες	Δήμος	d2	Κίλο
Διάμετρος	Σειρά ISO	Σειρά DIN	D	β	k	h1	d3	σ	r	h2	d4	f	Τρύπες	Δήμος	d2	Κίλο
15	-	20	95	14	65	35	30	2	4	6	45	2	4	Μ 12	14	0,648
15	21,3	-	95	14	65	35	32	2	4	6	45	2	4	Μ 12	14	0,648
20	-	25	105	16	75	38	38	2,3	4	6	58	2	4	Μ 12	14	0,952
20	26,9	-	105	16	75	38	40	2,3	4	6	58	2	4	Μ 12	14	0,952
25	-	30	115	16	85	38	42	2,6	4	6	68	2	4	Μ 12	14	1,14
25	33,7	-	115	16	85	38	45	2,6	4	6	68	2	4	Μ 12	14	1,14
32	-	38	140	16	100	40	52	2,6	6	6	78	2	4	Μ 16	18	1,69
32	42,4	-	140	16	100	40	56	2,6	6	6	78	2	4	Μ 16	18	1,69
40	-	44,5	150	16	110	42	60	2,6	6	7	88	3	4	Μ 16	18	1,86
40	48,3	-	150	16	110	42	64	2,6	6	7	88	3	4	Μ 16	18	1,86
50	-	57	165	18	125	45	72	2,9	6	8	102	3	4	Μ 16	18	2,53
50	60,3	-	165	18	125	45	75	2,9	6	8	102	3	4	Μ 16	18	2,53
65	76,1	-	185	18	145	45	90	2,9	6	10	122	3	4	Μ 16	18	3,06
80	88,9	-	200	20	160	50	105	3,2	8	10	138	3	8	Μ 16	18	3,7
100	-	108	220	20	180	52	125	3,6	8	12	158	3	8	Μ 16	18	4,62
100	114,3	-	220	20	180	52	131	3,6	8	12	158	3	8	Μ 16	18	4,62
125	-	133	250	22	210	55	150	4	8	12	188	3	8	Μ 16	18	6,3
125	139,7	-	250	22	210	55	156	4	8	12	188	3	8	Μ 16	18	6,3
150	-	159	285	22	240	55	175	4,5	10	12	212	3	8	Μ 20	22	7,75
150	168,3	-	285	22	240	55	184	4,5	10	12	212	3	8	Μ 20	22	7,75
200	219,1	-	340	24	295	62	235	5,9	10	16	268	3	8	Μ 20	22	11,3
250	-	267	395	26	350	68	285	6,3	12	16	320	3	12	Μ 20	22	14,7
250	273	-	395	26	350	68	292	6,3	12	16	320	3	12	Μ 20	22	14,7
300	323,9	-	445	26	400	68	344	7,1	12	16	370	4	12	Μ 20	22	17,4
350	355,6	-	505	26	460	68	385	7,1	12	16	430	4	16	Μ 20	22	23,6
350	-	368	505	26	460	68	385	7,1	12	16	430	4	16	Μ 20	22	21,6
400	406,4	-	565	26	515	72	440	7,1	12	16	482	4	16	Μ 24	26	28,6
400	-	419	565	26	515	72	440	7,1	12	16	482	4	16	Μ 24	26	26,2
(450)	457	-	615	28	565	72	488	7,1	12	16	532	4	20	Μ 24	26	31,5
500	508	-	670	28	620	75	542	7,1	12	16	585	4	20	Μ 24	26	38,1
600	610	-	780	28	725	80	642	7,1	12	18	685	5	20	Μ 27	30	44,6
700	711	-	895	30	840	80	745	8	12	18	800	5	24	Μ 27	30	62,4
800	813	-	1015	32	950	90	850	8	12	18	905	5	24	Μ 30	33	84,1
900	914	-	1115	34	1050	95	950	10	12	20	1005	5	28	Μ 30	33	98,5
1000	1016	-	1230	34	1160	95	1052	10	16	20	1110	5	28	Μ 33	36	115

4. Γιατί Επιλέγουμε Τιτανίου συγκολλημένα Neck Flanges στις εφαρμογές;

Υλικό και κατασκευή
Υλικό:Συνήθως κατασκευάζεται από τιτάνιο, με την κατηγορία 2 (εμπορικά καθαρή) και την κατηγορία 5 (σύνωμα Ti-6Al-4V) να είναι οι πιο κοινές λόγω της εξαιρετικής ισορροπίας αντοχής, ευελιξίας,και αντοχή στη διάβρωση.
Σχεδιασμός:Ο λαιμός της φλάντζης, ο οποίος συγκολλείται στον σωλήνα, μεταβαίνει σταδιακά σε πάχος από την φλάντζη στο τοίχωμα του σωλήνα.Αυτό παρέχει σημαντική ενίσχυση στην άρθρωση και διανέμει την πίεση πιο αποτελεσματικά.
Χαρακτηριστικά
Αντίσταση στη διάβρωση:Το τιτάνιο είναι εξαιρετικά ανθεκτικό τόσο σε περιβάλλοντα οξείδωσης όσο και σε περιβάλλοντα μείωσης, γεγονός που το καθιστά ιδανικό για χρήση σε χημικές επεξεργασίες, βιομηχανίες που σχετίζονται με το χλώριο και υπεράκτιες πλατφόρμες πετρελαίου και φυσικού αερίου.
Υψηλή αναλογία αντοχής προς βάρος:Οι φλέβες από τιτάνιο είναι ελαφρύτερες από τις ομολόγους τους από χάλυβα, αλλά προσφέρουν συγκρίσιμη ή ανώτερη αντοχή, καθιστώντας τις κατάλληλες για αεροδιαστημικές και στρατιωτικές εφαρμογές.
Επιδόσεις υψηλής θερμοκρασίας:Το τιτάνιο διατηρεί την αντοχή του σε υψηλές θερμοκρασίες καλύτερα από πολλά άλλα μέταλλα, κατάλληλο για διαδικασίες υψηλών θερμοκρασιών.

5.Προδιαγραφές για την επιφάνεια λαιμού από συγκόλληση τιτανίου

AFNOR NF E29-200-1: Γαλλικό πρότυπο για φλάντζες, συμπεριλαμβανομένων των φλάντζων τιτανίου.

Αρμόδια για την κατασκευή οχημάτων5: Πρότυπο της Αμερικανικής Εταιρείας Μηχανικών Μηχανικών (ASME) για τις φλάντζες σωλήνων και τα εξαρτήματα με φλάντζες. Καλύπτει τις φλάντζες τιτανίου που χρησιμοποιούνται στη Βόρεια Αμερική και διεθνώς.

AWWA C207: Πρότυπο της American Water Works Association (AWWA) για φλάντζες χάλυβα για υδραυλικά έργα, συμπεριλαμβανομένων των φλάντζων τιτανίου που χρησιμοποιούνται σε εφαρμογές επεξεργασίας νερού.

BS1560, BS4504, BS10: Βρετανικά πρότυπα για φλάντζες σωλήνων και βίδες, συμπεριλαμβανομένων των υλικών τιτανίου.

ISO7005-1: Πρότυπο του Διεθνούς Οργανισμού Τυποποίησης (ISO) για μεταλλικές φλέγγες, συμπεριλαμβανομένων των φλέγγων τιτανίου.

MSS SP 44: Εταιρεία Τυποποίησης Κατασκευαστών (Manufacturer's Standardization Society, MSS) του προτύπου της Βιομηχανίας Βαλβών και Εφοδιαστικών για τις φλάντζες ατσάλινων αγωγών.

AS2129: Αυστραλιανό πρότυπο για φλάντζες, συμπεριλαμβανομένων των φλάντζων από τιτάνιο.

CSA Z245.12: Καναδικό πρότυπο για φλάντζες χάλυβα, συμπεριλαμβανομένων των υλικών τιτανίου.

DIN2573, DIN2576, DIN2501, DIN2502: Γερμανικά πρότυπα (DIN) για φλάντζες, που καλύπτουν διάφορους τύπους και διαστάσεις φλάντζων τιτανίου.

EN1092-1, EN1759-1: Ευρωπαϊκά πρότυπα (EN) για φλάντζες, συμπεριλαμβανομένων των φλάντζων από τιτάνιο.

JIS B2220: Ιαπωνικά Βιομηχανικά Πρότυπα (JIS) για φλάντζες χάλυβα, συμπεριλαμβανομένων των φλάντζων τιτανίου.

UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Ιταλικά πρότυπα (UNI) για φλάντζες σωλήνων, συμπεριλαμβανομένων των υλικών τιτανίου

6. Εφαρμογές της DIN 2632 Titanium Weld Neck Flange

Κατασκευή αγωγών:Χρησιμοποιείται για τη σύνδεση τμημάτων αγωγών, εξασφαλίζοντας ασφαλείς και χωρίς διαρροές συνδέσεις κατά τη μεταφορά υγρών.
Εξαγωγικές μονάδες:Εγκατασταθεί σε μονάδες επεξεργασίας για τη σύνδεση δοχείων, αντιδραστήρων και ανταλλακτών θερμότητας, όπου η αντοχή σε διαβρωτικές χημικές ουσίες είναι απαραίτητη.
Ακτές πλατφόρμεςΧρησιμοποιείται σε υπεράκτιες γεωτρήσεις και παραγωγικές πλατφόρμες για να αντέχει σε θαλάσσια περιβάλλοντα και σκληρές καιρικές συνθήκες.
Εγκαταστάσεις επεξεργασίας αερίου:Χρησιμοποιείται σε συμπιεστές, αντλίες και βαλβίδες για τη διατήρηση της λειτουργικής ακεραιότητας και ασφάλειας.
