Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα, Shaanxi, Baoji (η κοιλάδα τιτανίου της Κίνας)
Μάρκα: LHTi
Πιστοποίηση: ISO9001:2015
Αριθμό μοντέλου: WN
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: $35 / pc
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής: προστατεύοντας τον αφρό και EPE εσωτερικούς και την περίπτωση κοντ
Χρόνος παράδοσης: 10-15 ημέρες
Όροι πληρωμής: L/C, T/T, D/P, D/A, Western Union
Δυνατότητα προσφοράς: 100000 PC το μήνα
Υλικό: |
Τιτάνιο Gr2 Gr5 Gr7 |
Τύπος: |
WN (φλάντζα λαιμών συγκόλλησης) |
Πρότυπα: |
ASME/ASTM B16.5 |
Κατηγορία: |
CL150 |
μέγεθος: |
2» Sch.20s |
Ποιοτική δοκιμή: |
UT, PT κ.λπ. |
MOQ: |
1pc |
Η δοκιμή τρίτων: |
TUV, SGS, BV Κ.ΛΠ. |

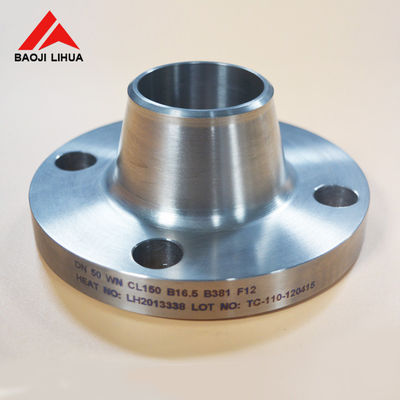

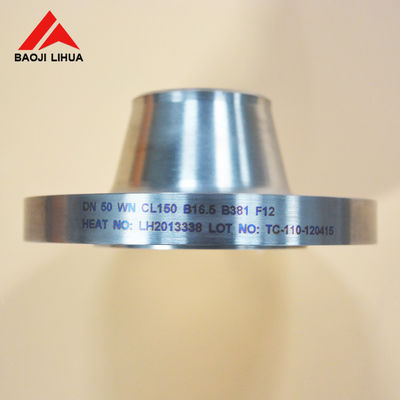

Όνομα προϊόντων: |
Το τιτάνιο Gr2 Gr7 Gr12 WN που μειώνει το λαιμό συγκόλλησης βάζει φλάντζα στην τοποθέτηση σωληνώσεων |
Υλικό: |
Τιτάνιο Gr2 Gr5 Gr7 |
Τύπος: |
WN (φλάντζα λαιμών συγκόλλησης) |
Πρότυπα: |
ASME/ASTM B16.5 |
Κατηγορία: |
CL150 |
μέγεθος: |
2» Sch.20s |
Ποιοτική δοκιμή: |
UT, PT κ.λπ. |
MOQ: |
1pc |
Η δοκιμή τρίτων: |
TUV, SGS, BV Κ.ΛΠ. |
Όνομα προϊόντων: |
Το τιτάνιο Gr2 Gr7 Gr12 WN που μειώνει το λαιμό συγκόλλησης βάζει φλάντζα στην τοποθέτηση σωληνώσεων |

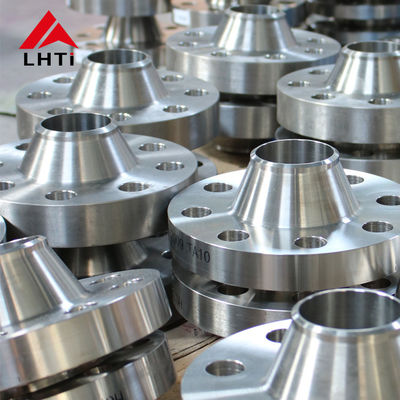

Φλάντζες τιτανίου ASME
Η φλάντζα τιτανίου είναι ένας συνδέοντας άξονας μερών και άξονας και χρησιμοποιείται για τη σύνδεση μεταξύ των ακρών σωλήνων. Χρησιμοποιείται επίσης για τις φλάντζες στον κολπίσκο και την έξοδο του εξοπλισμού για τη σύνδεση μεταξύ του εξοπλισμού δύο, όπως η φλάντζα μειωτών. Η σύνδεση φλαντζών ή η ένωση φλαντζών αναφέρεται σε μια αποσπάσιμη σύνδεση στην οποία οι φλάντζες, τα στολίσματα και τα μπουλόνια συνδέονται ο ένας στον άλλο ως σύνολο συνδυασμένων σφραγίζοντας δομών. Οι φλάντζες σωλήνων αναφέρονται στις φλάντζες που χρησιμοποιούνται για τις σωληνώσεις στην εγκατάσταση σωληνώσεων, και αναφέρονται στις φλάντζες κολπίσκων και εξόδου του εξοπλισμού όταν χρησιμοποιείται στον εξοπλισμό. Υπάρχουν τρύπες στις φλάντζες και τα μπουλόνια καθιστούν τις δύο φλάντζες στενά συνδεμένες. Οι φλάντζες σφραγίζονται με τα στολίσματα.
Όνομα προϊόντων: Φλάντζες λαιμών συγκόλλησης τιτανίου
Τύπος φλαντζών: WN
Μέγεθος: 1/2 " ~80»
Κατηγορία: Κατηγορία 150 κατηγορία 300 κατηγορία 600 κατηγορία 900 κατηγορία 1500
Υλικό: GR1 GR2 GR7 GR11 GR12 (F2 F7 F11 F12)
Πρότυπα: ANSI B16.5 ASTM B381
Τεχνική: Σφυρηλατημένος, CNC που επεξεργάζεται στη μηχανή
Τιμή μονάδων: $5.9-$269/pc (η συγκεκριμένη τιμή εξαρτάται από τα προϊόντα)
Η χρήση του διάφορου τιτανίου:
(1) Gr1 μπορεί να χρησιμοποιηθεί στα μέρη σχεδίων για την καλή επιμήκυνσή του και την άριστη αντίσταση διάβρωσης.
(2) Gr2 είναι το ευρύτατα χρησιμοποιημένο εμπορικό καθαρό τιτάνιο.
(3) Gr3 χρησιμοποιείται σχεδόν στα δοχεία πίεσης.
(4) Gr4 μπορούν να χρησιμοποιηθούν για μερικά βοηθητικά μέρη και κομμάτια στερέωσης, αλλά χρειάζεται 300 βαθμούς Κελσίου για να διαμορφώσει τις σύνθετες μορφές.
(5) το κράμα Gr5 είναι το ευρύτατα χρησιμοποιημένο κράμα τιτανίου λόγω των περιεκτικών μηχανικών και χημικών ιδιοτήτων του.
(6) το κράμα Gr7 προσθέτει λίγο παλλάδιο στο τιτάνιο CP και έχει την άριστη αντίσταση διάβρωσης, φυσικά το κόστος είναι υψηλότερο.
(7) το κράμα Gr9 (Tj-3Al-2.5V) είναι το ευρύτατα χρησιμοποιημένο κράμα στα γκολφ κλαμπ και τις ακτίνες ποδηλάτων.
(8) το κράμα Gr23, ELI (επιπλέον χαμηλός μολυντής), μπορεί να χρησιμοποιηθεί στην ιατρική βιομηχανία.
| Κατηγορία 150 φλαντζών λαιμών συγκόλλησης τιτανίου | ||||||||||
| Nom. Μέγεθος σωλήνων | Φλάντζα Dia. | Φλάντζα πυκνά | Πλήμνη Dia. Στη βάση | Αυξημένο πρόσωπο Dia. | Πλήμνη Dia. στο σημείο συγκόλλησης | Αριθ. των τρυπών | Dia. από τα μπουλόνια | Dia. Από τον κύκλο μπουλονιών | Άντεξε Dia. | Μήκος μέσω της πλήμνης |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
Εφαρμογές
Διαδικασία παραγωγής
Το εργοστάσιό μας
Η Co. μη σιδηρούχων μετάλλων Lihua Baoji, ΕΠΕ έχει συμμετεχθεί στην παραγωγή και την εξαγωγή των φλαντζών τιτανίου για περισσότερο από 15 έτη, και μπορεί να παραγάγει τις τυποποιημένες φλάντζες τιτανίου μεγέθους σύμφωνα με ASME/ANSI, το DIN, JIS, το EN 1092-1 και άλλα πρότυπα. Οι ειδικός-διαμορφωμένες φλάντζες μπορούν επίσης να προσαρμοστούν σύμφωνα με τα σχέδια πελατών. Καλωσορίστε για να στείλετε τα σχέδια και να προσαρμόσετε τις μεταβλητές φλάντζες.
Τα προϊόντα σφυρηλατημένων κομματιών τιτανίου περιλαμβάνουν τις φλάντζες τιτανίου, σφυρηλατημένοι τιτάνιο δίσκος/δίσκος/κέικ, σφυρηλατημένα τιτάνιο δαχτυλίδια, φραγμοί τιτανίου και ούτω καθεξής. Ενώ παρέχουμε στους πελάτες μας τα προϊόντα καλής ποιότητας, εγγυώμαστε ότι η τιμή είναι μια ανταγωνιστική στην αγορά.
Απόθεμα
Ποιοτική επιθεώρηση
Συσκευασία
