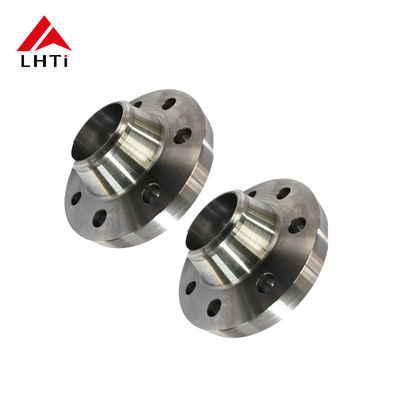

ASME B16.5 Titanium Weld Neck Flange Class 150 για Εφαρμογές Χημικής Βιομηχανίας

Ονομασία μάρκας:	LHTi
Αριθμός μοντέλου:	Φλάντζα λαιμών συγκόλλησης
MOQ:	200 κομμάτια
τιμή:	διαπραγματεύσιμα
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Ικανότητα εφοδιασμού:	500 τόνος/τόνοι το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Μπαότζι, Κίνα

Πιστοποίηση:

ISO9001,CE,etc

Εκτίμηση πίεσης:

150 κιλά - 2500 κιλά

Σχήμα:

Εγκύκλιος

Τύπος φλάντζας:

SO, WN

Κατηγορία των υλικών:

Τάξη 2 Τάξη 5 Τάξη 7

Τυπικό ή μη τυπικό:

Πρότυπο

Ειδικές απαιτήσεις:

Μεγέθη και ονομαστικές πιέσεις που είναι διαθέσιμα κατόπιν αιτήματος

Σύνδεση:

Συγκόλληση

Λέξη-κλειδί:

BL φλάνς τιτανίου

Ειδική Λειτουργία:

Προστατευτικό

Επίπεδο πίεσης:

PN1,6-15,0Mpa τάξη 150-900Lb·

Υλικό πρότυπο:

ΑΣTMΒ381

Εφαρμογές:

Χημική επεξεργασία, πετρέλαιο και φυσικό αέριο, παραγωγή ενέργειας, ναυτιλία, αεροδιαστημικό

Τύπος:

Περασμένη κλωστή φλάντζα

Επιστημονικά έγγραφα:

υλικό και αναφορά διαστάσεων ως συνήθως

Φινίρισμα επιφάνειας:

Λάβδινο ή ανυψωμένο πρόσωπο

Συσκευασία λεπτομέρειες:

Κουτί αντιστροφής ή παλέτα, ή ανάλογα με τις απαιτήσεις σας

Δυνατότητα προσφοράς:

500 τόνος/τόνοι το μήνα

Επισημαίνω:

Επικαιροποιημένες συσκευές για την κατασκευή υδραυλικών υλικών

Χημική Βιομηχανία Τιτανίου Φλάντζες λαιμού

Διάταξη 150 Φλέγγες λαιμού από συγκόλληση από τιτάνιο

Περιγραφή του προϊόντος

ASME B16.5 Τιτανίου Φλάνγκες λαιμού συγκόλλησης τάξης 150 για τη χημική βιομηχανία

Οι φλάντζες λαιμού συγκόλλησης τιτανίου (WNRF) κλάσης 150 της ASME B16.5 βαθμίδας 2 και 5 είναι κατασκευασμένες με ακρίβεια για εφαρμογές στη χημική βιομηχανία.και επεξεργαστικές διαδικασίες, οι φλάντζες αυτές εξασφαλίζουν ασφαλείς, χωρίς διαρροές συνδέσεις σε απαιτητικά βιομηχανικά συστήματα αγωγών.

Βασικά χαρακτηριστικά

Υψηλή αντοχή:Η κατασκευή από υψηλής ποιότητας τιτάνιο παρέχει εξαιρετική αντοχή στη διάβρωση και απόδοση υπό υψηλές θερμοκρασίες και πιέσεις
Συνδέσεις χωρίς διαρροές:Η ακριβής μηχανική εξασφαλίζει ασφαλή σφραγίσματα κρίσιμα για την ακεραιότητα του συστήματος
Προσαρμοσμένο μέγεθος:Διαθέσιμα σε προσαρμοσμένες διαστάσεις για την κάλυψη ειδικών απαιτήσεων του έργου
Ανώτερη απόδοση:Εξαιρετική αντοχή και χημική αντοχή σε δύσκολα βιομηχανικά περιβάλλοντα

Χημική βιομηχανία

Οι φλάντζες λαιμού συγκόλλησης τιτανίου χρησιμοποιούνται ευρέως σε εργοστάσια επεξεργασίας χημικών προϊόντων, πετροχημικές εγκαταστάσεις, συστήματα αγωγών και εργασίες διύλισης.Η εξαιρετική αντοχή τους στη διάβρωση και η μακροχρόνια αντοχή τους τις καθιστούν ιδανικές για τη σύνδεση σωλήνων, βαλβίδες και εξοπλισμό αντέχοντας σε χημικές εκθέσεις και ακραίες θερμοκρασίες.

Η συσκευασία και η ασφαλή μεταφορά

Για να εξασφαλιστεί η προστασία των προϊόντων κατά τη μεταφορά και τον χειρισμό, οι φλάντζες μας συσκευάζονται με ασφάλεια σε ανθεκτικά ξύλινα κιβώτια και παλέτες.Η συσκευασία αυτή ελαχιστοποιεί τον κίνδυνο ζημιών και διευκολύνει την εύκολη εγκατάσταση κατά την άφιξη, συνδυάζοντας ασφάλεια με βολικό χειρισμό.

Διάμετροι και προδιαγραφές φλάντζας

Οι τυποποιημένες διαστάσεις για τις φλάντζες λαιμού συγκόλλησης τιτανίου ASME B16.5 κλάσης 150 εξασφαλίζουν τη συμβατότητα με τα υπάρχοντα συστήματα αγωγών.

Ονομαστικό μέγεθος σωλήνα (NPS)	Διάμετρος κύκλου βρόχου (BC)	Αριθμός βρόχων	Δάχος φλέβας (T)	Διάμετρος προσώπου (F)	Δορυφόρος (ID)
1/2 ίντσες	2.62"	4	0.88"	0.50"	0.84"
1"	3.25"	4	1.00"	0.56"	1.05"
2 "	4.50"	8	1.12"	0.75"	2.07"
4 ίντσες	7.00"	8	1.56"	1.00"	4.09"
6 ιντσών	9.00"	12	1.81"	1.25"	6.13"
12 ίντσες.	14.00"	16	2.44"	1.50"	12.13"
24 ίντσες.	22.00"	20	3.13"	2.00"	24.13"

Σύγκριση υλικών ιδιοτήτων

Το τιτάνιο κλάσης 2 προσφέρει ανώτερα χαρακτηριστικά απόδοσης ιδανικά για εφαρμογές στη χημική βιομηχανία.

Ιδιοκτησία	Τιτανίου κλάσης 2	Ατσάλι ατσάλι	Χάλυβα άνθρακα
Δυνατότητα τράβηξης (ksi)	50-60 ksi	70-90 ksi	50-70 ksi
Δυνατότητα απόδοσης (ksi)	40-50 ksi	30-50 ksi	35-55 ksi
Επεκτάσεις (%)	20%	35%	20%
Σφιχτότητα (g/cm3)	4.51	7.93	7.85
Αντίσταση στη διάβρωση	Εξαιρετικό σε περιβάλλοντα πλούσια σε χλωρίδια	Ωραία, τείνει να κάνει λάκκους.	Μετριοπαθείς, ευάλωτες στη σκουριά
Θερμική αγωγιμότητα (W/m*K)	21.9	16.3	54.0
Σημείο τήξης (°C)	1668°C	1375°C	1535°C
Κόστος (ανά λίβρα)	$12-$15	$3-$5	$1-$2

Το τιτάνιο κλάσης 2 παρέχει ανώτερη αντοχή στη διάβρωση, ιδίως έναντι επιθετικών χημικών ουσιών και περιβαλλοντικών πηγών πλούσιων σε χλωρίδια, καθιστώντας το εξαιρετική επιλογή για τη χημική βιομηχανία.

Προδιαγραφές ονομαστικής πίεσης

Οι φλάντζες τιτανίου ASME B16.5 κλάσης 150 διατηρούν σταθερές τιμές πίεσης σε όλα τα μεγέθη για αξιόπιστη απόδοση.

Ονομαστικό μέγεθος σωλήνα (NPS)	Δυναμική πίεση (psi)
1/2 ίντσες	285
1"	285
2 "	285
4 ίντσες	285
6 ιντσών	285
12 ίντσες.	285
24 ίντσες.	285

Η κατηγορία πίεσης 150 εξασφαλίζει αξιόπιστες επιδόσεις για εφαρμογές μέτριας πίεσης σε χημικά συστήματα.

Προδιαγραφές ροπής και στροφής

Η σωστή εφαρμογή ροπής είναι απαραίτητη για την ασφαλή εγκατάσταση φλάντζας και την ακεραιότητα του συστήματος.

Ονομαστικό μέγεθος σωλήνα (NPS)	Μέγεθος μπουλόνου (ίντσες)	Αριθμός βρόχων	Δρόμος (ft-lbs)
1/2 ίντσες	5/8"	4	30 έως 40
1"	3/4 ίντσες.	4	40-50
2 "	7/8"	8	50-70
4 ίντσες	1-1/8"	8	80 έως 100
6 ιντσών	1-1/4 ίντσες	12	100-130
12 ίντσες.	1-1/2 ίντσες	16	150-200
24 ίντσες.	1-3/4 ίντσες.	20	250 έως 300

Οι τιμές ροπής μπορεί να ποικίλλουν ανάλογα με τον τύπο της σφραγίδας και τις συνθήκες λειτουργίας.
