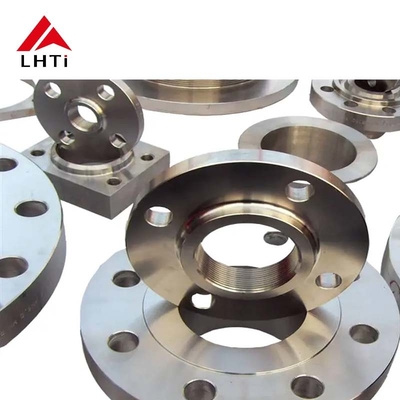

ASME B16.5 Κλάσης 150 Τιτανίου Slip On Φλάντζα με Ανυψωμένη Όψη Σφυρήλατη και CNC Επεξεργασμένη UT Δοκιμασμένη για Συστήματα Υδροδότησης

Ονομασία μάρκας:	LHTi
Αριθμός μοντέλου:	Ολίσθηση στη φλάντζα
MOQ:	100 κομμάτια
τιμή:	διαπραγματεύσιμα
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Ικανότητα εφοδιασμού:	500 τόνος/τόνοι το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Μπαότζι, Κίνα

Πιστοποίηση:

ISO9001,CE,etc

Τεχνική:

Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή

Σχέδιο:

ΑΣΜΕ Β16.34

Πακέτο:

Ξύλινη θήκη, παλέτα κ.λπ.

Πρότυπο:

ΑΣΜΕ Β16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Επιφάνεια σφράγισης:

RF, FF, TG, RJ κ.λπ.

δοκιμή:

Διαδικασία:

Συγκολλημένος

Διάμετρος:

Προσαρμοσμένα

Ειδικές απαιτήσεις:

Διαθέσιμα μεγέθη και τιμές πίεσης προσαρμοσμένα

Επιφάνεια φλαντζών:

FF, RF, TG, RJ κ.λπ

Θερμοκρασία εργασίας:

-60°C~250°C

Μέγεθος:

1/2 ίντσα έως 24 ίντσα

Εμπόρευμα:

Φλάντζες λαιμού από ιωτισμό από τιτάνιο

Χρήση:

χημική φλάντσα

Συσκευασία λεπτομέρειες:

Κουτί αντιστροφής ή παλέτα, ή ανάλογα με τις απαιτήσεις σας

Δυνατότητα προσφοράς:

500 τόνος/τόνοι το μήνα

Επισημαίνω:

Δοκιμασμένες φλάντζες τιτανίου UT

Συστήματα τροφοδοσίας νερού Φλάνσες από τιτάνιο

Εργαστικές φλάντζες από τιτάνιο με CNC

Περιγραφή του προϊόντος

Φλάντζες ASME B16.5 Class 150 Titanium Slip-On

Φλάντζες ολισθαίνουσας τιτανίου υψηλής απόδοσης με σχέδιο υπερυψωμένης όψης για βιομηχανικά συστήματα παροχής νερού, με σφυρηλάτηση κατασκευή και μηχανική κατεργασία CNC με δοκιμή UT για διασφάλιση ποιότητας.

Επισκόπηση προϊόντος

Το ASME B16.5 Slip-On Flange (SO Flange) Class 150 SORF (Slip-On Raised Face) προσφέρει αξιόπιστη απόδοση με εύκολη εγκατάσταση και εξαιρετικές δυνατότητες στεγανοποίησης για συστήματα ύδρευσης. Αυτές οι φλάντζες ονομάζονται για πίεση κλάσης 150 (έως 150 psi), είναι ιδανικές για αγωγούς νερού χαμηλής έως μέσης πίεσης.

ASME B16.5 Standard Compliance

Το πρότυπο ASME B16.5 ορίζει τη σχεδίαση, τις προδιαγραφές υλικού, τις διαστάσεις, τις ονομασίες πίεσης-θερμοκρασίας και τις απαιτήσεις δοκιμής για φλάντζες σωλήνων και εξαρτήματα με φλάντζα. Ο χαρακτηρισμός κλάσης 150 υποδεικνύει ονομαστική πίεση 150 psi υπό τυπικές συνθήκες θερμοκρασίας.

Προδιαγραφές Διαστάσεων

Ονομαστικό μέγεθος σωλήνα	Εξωτερική διάμετρος φλάντζας		Πάχος φλάντζας		Hub Dia. Στη Βάση		Raised Face Dia.		Hub Dia. Στο σημείο συγκόλλησης		Λαιμός συγκόλλησης		Slip On
Ονομαστικό μέγεθος σωλήνα	σε	mm	σε	mm	σε	mm	σε	mm	σε	mm	σε	mm	σε	mm
1/2″	3,50	88,90	0,44	11.11	1.19	30.16	1.38	34,93	0,84	21.34	0,88	22.35	0,63	15,88
3/4″	3,88	98,43	0,50	12.70	1,50	38.10	1,69	42,86	1.05	26,67	1.09	27,69	0,63	15,88
1″	4.25	107,95	0,56	14.29	1,94	49,21	2.00	50,80	1.32	33,53	1.36	34,54	0,69	17.46
1-1/4″	4.63	117,48	0,63	15,88	2.31	58,74	2,50	63,50	1,66	42.16	1,70	43,18	0,81	20,64
1-1/2″	5.00	127.00	0,69	17.46	2.56	65.09	2.88	73.03	1,90	48,26	1,95	49,53	0,88	22.23
2″	6.00	152,40	0,75	19.05	3.06	77,79	3.63	92.08	2.38	60,45	2.44	61,98	1.00	25.40
2-1/2″	7.00	177,80	0,88	22.23	3.56	90,49	4.13	104,78	2.88	73,15	2,94	74,68	1.13	28,58
3″	7,50	190,50	0,94	23,81	4.25	107,95	5.00	127.00	3,50	88,90	3,57	90,68	1.19	30.16
3-1/2″	8.50	215,90	0,94	23,81	4.81	122,24	5,50	139,70	4.00	101,60	4.07	103,38	1,25	31,75
4″	9.00	228,60	0,94	23,81	5.31	134,94	6.19	157,16	4,50	114.30	4.57	116.08	1.31	33,34
5″	10.00	254,00	0,94	23,81	6.44	163,51	7.31	185,74	5.56	141,22	5,66	143,76	1.44	36,51
6″	11.00	279,40	1.00	25.40	7,56	192.09	8.50	215,90	6.63	168,40	6.72	170,69	1,56	39,69
8″	13.50	342,90	1.13	28,58	9,69	246.06	10.63	269,88	8.63	219,20	8.72	221,49	1,75	44,45
10″	16.00	406,40	1.19	30.16	12.00	304,80	12.75	323,85	10,75	273.05	10,88	276,35	1,94	49,21
12″	19.00	482,60	1,25	31,75	14.38	365,13	15.00	381,00	12.75	323,85	12.88	327,15	2.19	55,56
14″	21.00	533,40	1.38	34,93	15,75	400,05	16.25	412,75	14.00	355,60	14.14	359,16	2.25	57,15
16″	23.50	596,90	1.44	36,51	18.00	457,20	18.50	469,90	16.00	406,40	16.16	410,46	2,50	63,50
18″	25.00	635,00	1,56	39,69	19.88	504,83	21.00	533,40	18.00	457,20	18.18	461,77	2.69	68,26
20″	27.50	698,50	1,69	42,86	22.00	558,80	23.00	584,20	20.00	508,00	20.20	513.08	2.88	73.03
24″	32.00	812,80	1,88	47,63	26.13	663,58	27.25	692,15	24.00	609,60	24.25	615,95	3.25	82,55

Προδιαγραφές υλικού τιτανίου

Οι φλάντζες τιτανίου Gr1 και Gr2 προσφέρουν εξαιρετική αντοχή στη διάβρωση, μικρό βάρος και υψηλή αναλογία αντοχής προς βάρος για απαιτητικές βιομηχανικές εφαρμογές.

Παράμετρος	Titanium Gr1	Τιτάνιο Gr2
Χημική Σύνθεση	Υψηλής καθαρότητας, κυρίως τιτάνιο (Ti 99,5%)	Περιέχει μικρές ποσότητες αλουμινίου και σιδήρου
Αντοχή σε εφελκυσμό (MPa)	240-350 MPa	350-450 MPa
Επιμήκυνση (%)	24%	20%
Σκληρότητα	Σκληρότητα Brinell 120-180 HB	Σκληρότητα Brinell 160-210 HB
Αντοχή στη διάβρωση	Εξαιρετικό για εξαιρετικά διαβρωτικά περιβάλλοντα	Καλό για βιομηχανικά περιβάλλοντα
Ισχύουσα βαθμολογία πίεσης	Τάξη 150	Τάξη 150
Εύρος Θερμοκρασίας	-250°C έως 400°C	-250°C έως 400°C
Βάρος	Αναπτήρας (υψηλότερης καθαρότητας)	Πιο βαρύ, αλλά ελαφρύτερο από πολλά μέταλλα
Συγκολλησιμότητα	Εξαιρετικό, εύκολο στη συγκόλληση	Καλό, κατάλληλο για κοινές μεθόδους συγκόλλησης
Κοινές Εφαρμογές	Αεροδιαστημική, χημική επεξεργασία, θαλάσσια	Χημικά εργοστάσια, πετρέλαιο και φυσικό αέριο, εξοπλισμός ηλεκτρικής ενέργειας

Σχεδιαστικά χαρακτηριστικά & οφέλη

Σχεδίαση φλάντζας με ολίσθηση:

Εύκολη εγκατάσταση με ολισθηρό σχεδιασμό σωλήνων και εσωτερική/εξωτερική συγκόλληση
Ευέλικτη συμβατότητα με διάφορα μεγέθη σωλήνων και κατηγορίες πίεσης
Οικονομική λύση με απλούστερο σχεδιασμό και κατασκευή

Διαμόρφωση ανυψωμένου προσώπου (RF):

Ο σχεδιασμός της ανυψωμένης όψης δημιουργεί ανώτερη συμπίεση φλάντζας για βελτιωμένη απόδοση στεγανοποίησης, αποτρέποντας διαρροές σε συστήματα υψηλής πίεσης και υψηλής θερμοκρασίας, διατηρώντας παράλληλα την ακεραιότητα του συστήματος.

Βιομηχανικές Εφαρμογές

Χημική Επεξεργασία: Ανθεκτικό σε διαβρωτικά χημικά και οξέα
Marine and Offshore: Αντέχει στη διάβρωση του θαλασσινού νερού στα συστήματα σωληνώσεων
Αεροδιαστημική: Υψηλή αναλογία αντοχής προς βάρος για κρίσιμες για το βάρος εφαρμογές
Παραγωγή ενέργειας: Χειρίζεται ατμό, αέριο και υγρά υπό υψηλή πίεση και θερμοκρασία
Συστήματα Ύδρευσης: Δημοτικοί και βιομηχανικοί αγωγοί μεταφοράς νερού

Βασικά Πλεονεκτήματα

Εξαιρετική αντοχή στη διάβρωση σε σκληρά περιβάλλοντα
Υψηλή αναλογία αντοχής προς βάρος για απαιτητικές εφαρμογές
Ανώτερη απόδοση στεγανοποίησης με σχέδιο υπερυψωμένου προσώπου
Εύκολη εγκατάσταση και οικονομική συντήρηση
Εκτεταμένη διάρκεια ζωής με μειωμένες απαιτήσεις συντήρησης
UT ελεγμένο για διασφάλιση ποιότητας και αξιοπιστία
