Η κεφαλή του δοχείου αναφέρεται στο στοιχείο που χρησιμοποιείται για να κλείσει το τέλος του δοχείου, έτσι ώστε το εσωτερικό και το εξωτερικό

Τα μέσα είναι απομονωμένα, γνωστά επίσης ως ημισφαιρικά κεφάλια/τελος πιάτου/Ελλειπτικό Τέλος πιάτου.

Σύμφωνα με το σχήμα της επιφάνειας του κεφαλιού, μπορεί να διαιρεθεί σε κυκλική

σχήμα, κωνικό σχήμα, επίπεδο σχήμα και συνδυασμένο σχήμα.

Ορισμένα κύλινδροι αερίου χρησιμοποιούν κυψέλες προς τα μέσα

συνδυασμένη κατώτερη κεφαλή, η οποία μπορεί όχι μόνο να εξασφαλίσει αντοχή, αλλά και να ανταποκριθεί στις ανάγκες ασφαλούς χρήσης.

Ένα κεφάλι είναι ένα μέρος ενός δοχείου που συγκολλείται στον κύλινδρο Σύμφωνα με διαφορετικά γεωμετρικά σχήματα, μπορεί να είναι

χωρίζονται σε σφαιρικό, οβάλ, δίσκο, σφαιρικό στέμμα, κωνικό κέλυφος και κάλυμμα, μεταξύ των οποίων σφαιρικό, οβάλ, δίσκο και

Οι σφαιρικές κεφαλές στέμματος αναφέρονται συλλογικά ως κυψέλες κεφαλές.

Χρησιμοποιείται για όλα τα είδη εξοπλισμού εμπορευματοκιβωτίων, όπως δεξαμενή αποθήκευσης, εναλλάκτης θερμότητας,

πύργος, αντιδραστήρας, λέβητα και εξοπλισμός διαχωρισμού κλπ.

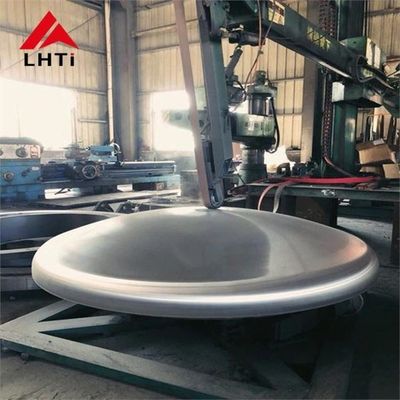

(Κεφαλή δίσκου από τιτάνιο) DIN28013:

Τύποι κεφαλών πιάτων

Οι κεφαλές πιάτων έχουν διάφορα σχήματα, το καθένα από τα οποία επιλέγεται με βάση τις συγκεκριμένες απαιτήσεις εφαρμογής.

1. Εμισφαιρικές κεφαλές:

   • Σχήμα: Ένα τέλειο ημισφαίριο, η ημισφαιρική κεφαλή παρέχει βέλτιστη κατανομή της πίεσης και θεωρείται το πιο αποτελεσματικό σχήμα της κεφαλής από την άποψη της χρήσης υλικού υπό εσωτερική πίεση.
   • Χρήση: Συχνή σε εφαρμογές υψηλής πίεσης όπως αντιδραστήρες, δοχεία πίεσης και λέβητες.

2. Ελλειπτικές κεφαλές πιάτων:

   • Σχήμα: Πρόκειται για ένα κεφάλι με ελλειπτική καμπυλότητα. Προσφέρει ισορροπία μεταξύ αντοχής και χρήσης υλικού και χρησιμοποιείται συχνά σε εφαρμογές που απαιτούν μέτρια αντοχή στην πίεση.
   • Χρήση: Κατάλληλο για δεξαμενές αποθήκευσης μεσαίας πίεσης, ανταλλακτές θερμότητας και αντιδραστήρες.

3. Κονβές κεφαλές:

   • Σχήμα: Οι κυψελώδεις κεφαλές έχουν στρογγυλή, εξωτερική καμπυλότητα.
   • Χρήση: Αυτά τα κεφάλια χρησιμοποιούνται συχνά σε κυλίνδρους αερίου, λέβητες, χημικούς αντιδραστήρες και παρόμοια δοχεία πίεσης, όπου η κυψελώδης σχεδίαση μπορεί να βοηθήσει στην αποτελεσματική κατανομή της εσωτερικής πίεσης.

4. Σφαιρικές κορυφαίες κεφαλές:

   • Σχήμα: Το σφαιρικό στέμμα είναι μέρος μιας σφαίρας και συνήθως χρησιμοποιείται για την ελαχιστοποίηση της χρήσης υλικού παρέχοντας τη βέλτιστη αντοχή.
   • Χρήση: Αυτός ο τύπος είναι προτιμώμενος για συστήματα υψηλής πίεσης όπου είναι απαραίτητο το ελάχιστο πάχος και η αποτελεσματική κατανομή της πίεσης.

5. Κωνικές κεφαλές:

   • Σχήμα: Η κωνική κεφαλή έχει κωνικό σχήμα που χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν σταδιακή μετάβαση μεταξύ του κυλινδρικού μέρους του δοχείου και του θόλου του δοχείου.
   • Χρήση: Συνήθως χρησιμοποιείται σε εξοπλισμό διαχωρισμού, ανταλλακτές θερμότητας και λέβητες.

6. Πλατεία κεφαλές:

   • Σχήμα: Οι κεφαλές αυτές έχουν επίπεδο σχήμα, χρησιμοποιούνται γενικά σε εφαρμογές χαμηλής πίεσης όπου το δοχείο δεν χρειάζεται να αντέξει σημαντική εσωτερική πίεση.
   • Χρήση: Χρησιμοποιείται σε δεξαμενές αποθήκευσης, συστήματα αγωγών και ορισμένους ανταλλακτές θερμότητας.

Χρησιμοποιήσεις ελλειπτικών κεφαλών από τιτάνιο:

Τα υλικά των ελλειπτικών κεφαλιών:Η κεφαλή πιάτου μπορεί να κατασκευαστεί από διάφορα υλικά ανάλογα με το υλικό του

Για παράδειγμα, χάλυβα άνθρακα (A3, 20#, Q235, Q345B, 16Mn κλπ.), ανοξείδωτο χάλυβα (304, 321,

304L,316, 316L κλπ.), κράμα χάλυβα (15Mo3 15CrMoV 35CrMoV 45CrMo), μη σιδηρούχα μέταλλα (αλουμίνιο, τιτάνιο,

χαλκό,Το υλικό πρέπει να είναι το ίδιο με αυτό της συσκευής.Ειδικευόμαστε σε

Τιτανίου ημισφαιρικές κεφαλές.

Τύποι συγκόλλησης για κεφαλές πιάτων

Τα κεφάλια πιάτων συνήθως συγκολλούνται στο κυλινδρικό σώμα ενός δοχείου πίεσης και ανάλογα με το σχέδιο, υπάρχουν δύο κοινές μορφές μεθόδων συγκόλλησης:

1. Ζυθοποιία οπίσθιας:

   • Εδώ οι άκρες της κεφαλής του πιάτου και του κυλινδρικού σώματος ευθυγραμμίζονται και συγκολλούνται κατά μήκος της περιφέρειάς τους.

2. Επεξεργασία με συγκόλληση πρίζων:

   • Σε αυτόν τον τύπο, το κεφάλι τοποθετείται σε μια πρίζα στο τέλος του κυλίνδρου και η σύνδεση γίνεται με συγκόλληση της εξωτερικής περιφέρειας της πρίζας.Η μέθοδος αυτή χρησιμοποιείται συχνότερα για δοχεία μικρότερης διαμέτρου ή συστήματα χαμηλής πίεσης.

Εφαρμογές των κεφαλιών πιάτων

Οι κεφαλές πιάτων χρησιμοποιούνται σε διάφορες βιομηχανίες και εφαρμογές που απαιτούν περιορισμό πίεσης ή διαχωρισμό εσωτερικών και εξωτερικών μέσων:

• Τάγματα αποθήκευσης
  Χρησιμοποιείται για να σφραγίζει τα άκρα των δεξαμενών που αποθηκεύουν υγρά, αέρια ή χημικά υπό πίεση.

• Μεταλλουργοί θερμότητας:
  Βρίσκονται σε συστήματα που μεταφέρουν θερμότητα μεταξύ υγρών, τα κεφάλια βοηθούν στο κλείσιμο των άκρων των ανταλλακτών θερμότητας διατηρώντας την ακεραιότητα της πίεσης.

• Καυστήρες:
  Στα λέβητα με ατμό, οι κεφαλές πιάτων εξασφαλίζουν ότι η πίεση και η θερμότητα περιορίζονται στο σύστημα.

• Πυρηνικοί αντιδραστήρες:
  Χρησιμοποιείται σε χημικούς αντιδραστήρες, πυρηνικούς αντιδραστήρες και άλλα δοχεία αντίδρασης, όπου η πίεση και η ασφάλεια είναι κρίσιμες.

• Εξοπλισμός διαχωρισμού:
  Βρίσκεται σε συστήματα φιλτραρίσματος και διαχωρισμού όπου είναι απαραίτητο ο περιορισμός υγρών και αερίων υπό πίεση.

• Φιαλίδες αερίου:
  Οι κυψέλες αερίου χρησιμοποιούνται συχνά για την κατασκευή κυψελών αερίου, οι οποίες αποθηκεύουν αέρια υπό πίεση.

Χημική σύνθεση

Μηχανικές ιδιότητες
