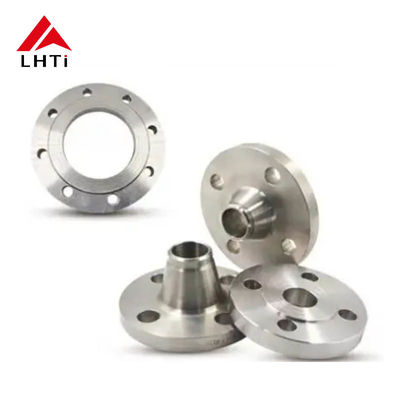

Τιτανίου ASME B16.5 GR1 GR2 GR5 Τιτανίου συγκόλληση λαιμό φλέβες RF Για βιομηχανικές εφαρμογές

Τιτανίου ASME B16.5 GR1 GR2 GR5 Τιτανίου συγκόλληση λαιμό φλέβες RF Για βιομηχανικές εφαρμογές

1. ASME B16.5 Φτερούγες από τιτάνιο

Το ASME B16.5 είναι ένα πρότυπο που αναπτύχθηκε από την Αμερικανική Εταιρεία Μηχανολόγων Μηχανικών (ASME) που παρέχει προδιαγραφές για φλάντζες σωλήνων και εξαρτήματα φλάντζων.συμπεριλαμβανομένου του τιτανίου, και παρέχει διαστάσεις, ανοχές και τιμές πίεσης και θερμοκρασίας για φλάντζες.

Όταν το τιτάνιο προσδιορίζεται για φλάντζες σύμφωνα με την ASME B16.5, αναφέρεται συνήθως σε φλάντζες από κράμα τιτανίου που πληρούν τις μηχανικές και χημικές απαιτήσεις που ορίζονται από το πρότυπο.Το τιτάνιο χρησιμοποιείται συχνά σε αυτές τις εφαρμογές λόγω της υψηλής αναλογίας αντοχής προς βάρος, εξαιρετική αντοχή στη διάβρωση (ειδικά σε διαβρωτικά περιβάλλοντα όπως το θαλασσινό νερό και τα χημικά προϊόντα) και ελαφριά ιδιότητες.

Βασικές πτυχές της τιτανίου φλάντζας ASME B16.5:

Τύποι φλέγγας:

Φλάντζες λαιμού συγκόλλησης (WN): Χρησιμοποιούνται συνήθως για εφαρμογές υψηλής πίεσης όπου η φλάντζη πρέπει να συγκολληθεί σε σωλήνα.

Σλιπ-On Flanges (SO): Αυτά είναι σχεδιασμένα για να γλιστρήσουν πάνω από τον σωλήνα και στη συνέχεια συγκολλούνται.

Αορατές φλέβες (BL): Χρησιμοποιούνται για την σφράγιση της άκρης ενός σωλήνα ή δοχείου πίεσης.

Σφραγισμένες φλάντζες (TH): έχουν σχεδιαστεί για να βιδωθούν απευθείας σε έναν σωλήνα που έχει ένα συμβατό εξωτερικό νήμα.

Φλάνγκες συγκόλλησης με πρίζα (SW): Παρόμοιες με τις φλάνγκες γλιστρίσματος, αλλά με πρίζα για ευκολότερη συγκόλληση, που χρησιμοποιούνται συνήθως σε σωλήνες μικρότερης διαμέτρου.

Φλάνγκες αρθρώσεων (LJ): Χρησιμοποιούνται με ένα άκρο για συστήματα που μπορεί να χρειαστεί να αποσυναρμολογούνται ή να καθαρίζονται συχνά.

2Τεχνικές παραμέτρους:

3Τα πλεονεκτήματα της χρήσης φλάντζων από τιτάνιο

Ισχυρή και Αξιόπιστη Σύνδεση

• Βελτιωμένη αντοχή: Ο σχεδιασμός της φλάντζας του λαιμού συγκόλλησης, με τον κωνικό λαιμό της που μεταβαίνει σταδιακά στον σωλήνα, παρέχει μια ισχυρή, απρόσκοπτη σύνδεση.Αυτή η συρρικνωτική μέθοδος ελαχιστοποιεί τη συγκέντρωση της πίεσης στη σύνδεση και εξασφαλίζει την ομαλή μεταφορά της πίεσης και των πιέσεων από τον σωλήνα στην φλάντσα.
• Χωρίς αυξητικά στρες: Λόγω της συνεχούς συρρίκνωσης από το λαιμό μέχρι τη φλάντσα, η συγκόλληση είναι λιγότερο επιρρεπής στο σχηματισμό αυξητικών στρες, μειώνοντας τον κίνδυνο αποτυχίας υπό πίεση.

Βελτιωμένη αντοχή σε διαρροές

• Η σταδιακή μετάβαση της φλάντζας του λαιμού συγκόλλησης εξασφαλίζει μια ομαλή εσωτερική διάτρηση, η οποία ελαχιστοποιεί τις αναταραχές και μειώνει την πιθανότητα διαρροών.Η ομαλότητα αυτή είναι ιδιαίτερα σημαντική σε συστήματα υψηλής πίεσης ή υψηλής θερμοκρασίας όπου η διαρροή μπορεί να έχει σοβαρές συνέπειες για την ασφάλεια και τη λειτουργία..
• Κατανομή πίεσης: Ο σχεδιασμός επιτρέπει καλύτερη κατανομή της πίεσης, ειδικά σε κρίσιμες εφαρμογές όπου οι διαρροές θα ήταν επικίνδυνες ή δαπανηρές.

Εύκολη συντήρηση

• Επαναχρησιμοποιήσιμο: Οι φλάντζες λαιμού συγκόλλησης μπορούν να επαναχρησιμοποιηθούν σε πολλές περιπτώσεις, επειδή η φλάντζη και ο σωλήνας συγκολλούνται μεταξύ τους με τέτοιο τρόπο ώστε να μπορούν εύκολα να κοπούν και να συγκολληθούν εκ νέου, εάν είναι απαραίτητο.Αυτό είναι ιδιαίτερα χρήσιμο σε συστήματα όπου η αποσυναρμολόγηση και η επανασυναρμολόγηση μπορεί να απαιτηθεί κατά τη διάρκεια των ετών..
• Λιγότερες πιθανότητες αποτυχίας: Λόγω της ισχυρής σύνδεσης και της υψηλής αντοχής στην κόπωση, οι φλάντζες λαιμού συγκόλλησης γενικά έχουν μεγαλύτερη διάρκεια ζωής και απαιτούν λιγότερο συχνή συντήρηση.

Πολυδιάστατες εφαρμογές

• Ποικιλία πιέσεων: Οι φλάντζες λαιμού συγκόλλησης είναι διαθέσιμες σε διάφορες πιέσεις, καθιστώντας τις κατάλληλες για ένα ευρύ φάσμα εφαρμογών, από συστήματα χαμηλής πίεσης έως συστήματα υψηλής πίεσης.
• Προσαρμόζονται σε διαφορετικά μεγέθη και υλικά: Μπορούν να χρησιμοποιηθούν σε συστήματα με διαφορετικά μεγέθη σωλήνων και υλικά, καθιστώντας τους ευπροσάρμοστους για πολλές βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των σωλήνων υψηλής θερμοκρασίας,Υψηλής πίεσης, και διαβρωτικά περιβάλλοντα.
• Ποικιλία επιλογών συγκόλλησης: Ο σχεδιασμός της φλάντζας λαιμού συγκόλλησης επιτρέπει διάφορους τύπους μεθόδων συγκόλλησης, όπως συγκόλληση με μύτη ή συγκόλληση με πρίζα,ανάλογα με τις ειδικές απαιτήσεις της αίτησης.

Αύξηση της αντοχής σε σκληρά περιβάλλοντα

• Αντίσταση στη διάβρωση: Οι φλάντζες λαιμού συγκόλλησης κατασκευάζονται συχνά από υλικά που είναι εξαιρετικά ανθεκτικά στη διάβρωση (π.χ. ανοξείδωτο χάλυβα, κράματα χάλυβα ή εξειδικευμένες επίστρωσεις).Αυτό τα κάνει ιδανικά για χρήση σε σκληρά περιβάλλοντα., συμπεριλαμβανομένων των χημικών εγκαταστάσεων, των θαλάσσιων συστημάτων και των αγωγών πετρελαίου και φυσικού αερίου.
• Αντοχή σε υψηλές θερμοκρασίες και υψηλές πιέσεις: μπορούν να αντέξουν υψηλές θερμοκρασίες λειτουργίας και πιέσεις χωρίς να διακυβεύεται η δομική ακεραιότητα,που τους καθιστούν κατάλληλους για κρίσιμες εφαρμογές σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, διυλιστηρίων και άλλων βιομηχανιών όπου οι ακραίες συνθήκες είναι κοινές.

Μειώνει την Κούραση και το Άγχος

• Ομαλή διαδρομή ροής: Ο κωνοειδής σχεδιασμός της φλάντζας λαιμού συγκόλλησης εξασφαλίζει ότι η πίεση και η πίεση του σωλήνα κατανέμονται ομοιόμορφα, μειώνοντας τον κίνδυνο κόπωσης με την πάροδο του χρόνου.Αυτό καθιστά τις φλάντζες λαιμού συγκόλλησης ιδανικές για εφαρμογές υψηλής έντασης όπου οι δονήσεις, θερμική επέκταση, ή μηχανική πίεση είναι μια ανησυχία.
• Εξάλειψη της συγκέντρωσης άγχους: Σε αντίθεση με άλλες φλάντζες που μπορεί να έχουν κοφτερές γωνίες ή απότομες μεταβάσεις, οι φλάντζες λαιμού συγκόλλησης εξαλείφουν τα σημεία συγκέντρωσης άγχους,καθιστώντας την σύνδεση πιο ανθεκτική υπό μεταβαλλόμενα φορτία και συνθήκες.

Καλύτερη ευθυγράμμιση και προσαρμογή

• Ακριβής ευθυγράμμιση: Ο σχεδιασμός της φλάντζης του λαιμού συγκόλλησης εξασφαλίζει ότι ο σωλήνας και η φλάντζη ευθυγραμμίζονται με ακρίβεια, γεγονός που έχει ως αποτέλεσμα μια πιο ακριβή και ισχυρή συγκόλληση.Αυτό μειώνει την πιθανότητα προβλημάτων ευθυγράμμισης κατά την εγκατάσταση και εξασφαλίζει μια καλύτερη συνολική σφραγίδα.

4. Διαδικασία κατασκευής φλάντζων λαιμού συγκόλλησης:

Η διαδικασία κατασκευής των φλάντζων λαιμού συγκόλλησης (φλάντζες λαιμού συγκόλλησης) περιλαμβάνει διάφορα στάδια, από την επιλογή της πρώτης ύλης μέχρι την τελική επεξεργασία και δοκιμή.Οι φλάντζες λαιμού συγκόλλησης είναι ένας τύπος φλάντζας σωλήνα που χρησιμοποιείται σε εφαρμογές υψηλής πίεσηςΟι φλάντζες για το λαιμό συγκόλλησης είναι συνήθως σφυρηλατημένες ή χυμένες και στη συνέχεια επεξεργάζονται σε ακριβείς διαστάσεις.

Επιλογή υλικού

Το πρώτο βήμα κατά την κατασκευή των φλάντζων λαιμού συγκόλλησης είναι η επιλογή της κατάλληλης πρώτης ύλης.και περιβαλλοντικές συνθήκεςΤα κοινά υλικά περιλαμβάνουν:

• Χάλυβα άνθρακα (π.χ. ASTM A105)
• Σίδηρο κράματος (π.χ. ASTM A182)
• Ατσάλι από ανοξείδωτο χάλυβα (π.χ. ASTM A312)
• Τιτάνιο (π.χ. ASTM B381 για φλάντζες από τιτάνιο)
• Άλλα είδη που χρησιμοποιούνται για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα

Το υλικό είναι συνήθως διαθέσιμο με τη μορφή σφραγίδων, οι οποίες είναι μεγάλες μεταλλικές ράβδους που στη συνέχεια σφυρηλατούνται σε σχήμα φλάντζας.

Σφυρηλάτηση

Η σφυρηλασία είναι η κύρια μέθοδος που χρησιμοποιείται για να σχηματιστεί το αρχικό σχήμα της φλάντζας λαιμού συγκόλλησης.Συνήθως μεταξύ 800°C και 1250°C (ανάλογα με το υλικό)Η θερμαινόμενη σφραγίδα τοποθετείται στη συνέχεια σε σφυρηλατητή, όπου υποβάλλεται σε πίεση με σφυρί ή υδραυλικό πρέσο.

Η διαδικασία σφυρηλασίας εξασφαλίζει ότι το υλικό έχει μια λεπτή δομή, η οποία βελτιώνει την αντοχή και την αντοχή της φλάντζας.Το αποτέλεσμα είναι ένα τραχύ σχήμα της φλάντζας με ένα μακρύ λαιμό που αργότερα θα συγκολληθεί στο σωλήνα.

Τρίψιμο και Σχηματισμός

Μετά τη σφυρηλασία, το τραχύ σχήμα της φλάντζας κόβεται και σχηματίζεται για να αφαιρεθεί το περίσσιο υλικό.Ο λαιμός συγκόλλησης (το μακρύ κωνικό τμήμα που χωράει στον σωλήνα) επίσης διαμορφώνεται περαιτέρω.

Το κούρεμα μπορεί να περιλαμβάνει:

• Επεξεργασία για την τελειοποίηση του βασικού σχήματος και την προετοιμασία της φλάντζας για τα επόμενα βήματα.
• Θερμική επεξεργασία για την ανακούφιση από τις πιέσεις που προκαλούνται από τη διαδικασία σφυρηλασίας.

Θερμική επεξεργασία (προαιρετική)

Μετά τη σφυρηλάτηση και το σχήμα, οι φλάντζες λαιμού συγκόλλησης υποβάλλονται συχνά σε θερμική επεξεργασία για τη βελτίωση των μηχανικών ιδιοτήτων τους, όπως η σκληρότητα, η αντοχή και η αντοχή.Η διαδικασία θερμικής επεξεργασίας περιλαμβάνει τη θέρμανση της φλάντζας σε συγκεκριμένη θερμοκρασία και στη συνέχεια την ψύξη της με ελεγχόμενο τρόπο (e- π.χ. ψύξη αέρα, ψύξη νερού ή ψύξη κλιβάνου).

Η θερμική επεξεργασία μπορεί να περιλαμβάνει:

• Αναψύξη: Χρησιμοποιείται για να μαλακώσει το υλικό και να ανακουφίσει από τις εσωτερικές πιέσεις.
• Ομαλοποίηση: Θέρμανση σε υψηλή θερμοκρασία ακολουθούμενη από ψύξη με αέρα για να βελτιωθεί η δομή του κόκκου και να βελτιωθεί η αντοχή.
• Σβήσιμο και θέρμανση: Θέρμανση της φλάντζας σε συγκεκριμένη θερμοκρασία και στη συνέχεια σβήσιμο σε νερό ή λάδι, ακολουθούμενη από θέρμανση για να επιτευχθεί η επιθυμητή σκληρότητα και αντοχή.

Η διαδικασία θερμικής επεξεργασίας εξασφαλίζει ότι η φλάντσα λαιμού συγκόλλησης πληροί τις μηχανικές ιδιότητες που απαιτούνται για την ειδική εφαρμογή.

Επεξεργασία

Η μηχανική επεξεργασία είναι κρίσιμη για να εξασφαλιστεί ότι η φλάντσα έχει τις ακριβείς διαστάσεις που απαιτούνται από τα βιομηχανικά πρότυπα όπως το ASME B16.5 ή το DIN.η φλάντσα είναι μηχανωμένη ώστε να πληροί τις ακόλουθες προδιαγραφές::

• Όψη της φλάντζης: Η επιφάνεια που ταιριάζει με τη συμπίεση ή τη φλάντζη σύνδεσης.
• Τρύπες για μπουλόνια: Τρυπώνται με το κατάλληλο μέγεθος και αριθμό (συνήθως τοποθετούνται σε κυκλικό μοτίβο μπουλόνιας).
• Τρύπα: Η εσωτερική διάμετρος της φλάντζας, η οποία ταιριάζει με τη διάμετρο του σωλήνα στο οποίο θα συγκολληθεί.
• Σπονδυλικός λαιμός: Ο κωνικός λαιμός της φλάντζας (το τμήμα της φλάντζας που συνδέεται με τον σωλήνα) είναι προσεκτικά επεξεργασμένος για να εξασφαλιστεί η σωστή συγκόλληση και ευθυγράμμιση.

Οι κοινές διεργασίες μηχανικής περιλαμβάνουν:

• Γύρισμα: Χρησιμοποιείται για την επίτευξη της επιθυμητής διάμετρος και κομβικότητα του λαιμού φλάντζας.
• Χρησιμοποιείται για το μοτίβο της τρύπας και το πρόσωπο της φλάντζας.
• Χρησιμοποιείται για την δημιουργία τρυπών.
• Στρίψιμο: Για ακριβή τελική επεξεργασία, ιδίως στο πρόσωπο ή στο λαιμό της φλάντζης.

Τελεία επιφάνειας

Μετά την επεξεργασία, η φλάνσα μπορεί να υποβληθεί σε επιφανειακή τελική επεξεργασία για να εξασφαλιστεί ομαλή επιφάνεια για καλύτερη σφραγίδα όταν συνδυάζεται με άλλες φλάνσες.

• Στρίβωση για να εξασφαλιστεί ομαλή και ομοιόμορφη επιφάνεια.
• Λάμψη για υψηλότερης ποιότητας φινίρισμα (ιδιαίτερα για ανοξείδωτο χάλυβα ή άλλα ανθεκτικά στη διάβρωση κράματα).
• Σκόρπιση με σφαίρα ή σφαίρα: Για την αφαίρεση οποιασδήποτε οξείδωσης και κλίμακας που σχηματίστηκε κατά τη διάρκεια της θερμικής επεξεργασίας.

Το φινίρισμα της επιφάνειας είναι ιδιαίτερα σημαντικό για εφαρμογές όπου απαιτούνται στενές σφραγίδες, όπως σε συστήματα υψηλής πίεσης ή κενού.

Επιθεώρηση και έλεγχος ποιότητας

Όταν η φλάντσα είναι πλήρως επεξεργασμένη, υποβάλλεται σε μια σειρά επιθεωρήσεων και δοκιμών για να διασφαλιστεί ότι πληροί τα απαιτούμενα πρότυπα:

• Επιθεώρηση διαστάσεων: Για να επαληθευτεί ότι η φλάντσα πληροί το σωστό μέγεθος, το μοτίβο τρύπας βρόγχου και το πάχος, χρησιμοποιώντας εργαλεία όπως αγκάθια, μικρομέτρα και μηχανές μέτρησης συντεταγμένων (CMM).
• Μη καταστροφικές δοκιμές (NDT): Οι κοινές μεθόδους περιλαμβάνουν:
  • Υπερήχορες δοκιμές (UT): Για την ανίχνευση εσωτερικών ελαττωμάτων ή ρωγμών.
  • Δοκιμή μαγνητικών σωματιδίων (MPT): Για την ανίχνευση ρωγμών στην επιφάνεια ή κοντά στην επιφάνεια.
  • Δοκιμή διείσδυσης χρωστικών (DPT): Για την ανίχνευση ελαττωμάτων διάσπασης επιφάνειας.
• Δοκιμές πίεσης: Σε ορισμένες περιπτώσεις, οι φλάντζες υποβάλλονται σε δοκιμές πίεσης για να εξασφαλιστεί ότι μπορούν να αντέξουν την απαιτούμενη ονομαστική πίεση.

Ο έλεγχος ποιότητας είναι απαραίτητος για να επαληθευθεί ότι η φλάντσα θα λειτουργεί όπως αναμένεται στο περιβάλλον χρήσης που προορίζεται.

Συσκευή και παράδοση

Μόλις οι φλάντζες λαιμού συγκόλλησης περάσουν την επιθεώρηση, καθαρίζονται, επικαλύπτονται (εάν είναι απαραίτητο, για να αποφευχθεί η διάβρωση) και συσκευάζονται για παράδοση.Η συσκευασία προστατεύει τις φλάντζες από ζημιές κατά τη μεταφορά και τον χειρισμόΤα φλάντζες μπορούν επίσης να συνοδεύονται από έγγραφα, όπως πιστοποιητικά υλικών και εκθέσεις επιθεώρησης, ώστε να εξασφαλίζεται η ιχνηλασιμότητα και η συμμόρφωση με τα βιομηχανικά πρότυπα.

5Εφαρμογές

Η φλέβα LHTi Titanium έχει σχεδιαστεί για να αντέχει υψηλές θερμοκρασίες και πιέσεις, καθιστώντας την εξαιρετικά αξιόπιστη για διαφορετικές εφαρμογές.Είναι κατασκευασμένο από υψηλής ποιότητας υλικό τιτανίου που είναι ανθεκτικό στη διάβρωση και προσφέρει υψηλή αντοχήΗ επεξεργασία της επιφάνειας του προϊόντος περιλαμβάνει γυαλισμό, αμμοκροτήματα, ανωδίαση και πολλά άλλα, καθιστώντας το ανθεκτικό και μακροχρόνιο.

Το προϊόν έρχεται με ελάχιστη ποσότητα παραγγελίας 1 κομμάτι, και είναι διαθέσιμο σε τιμή από 35 έως 125 δολάρια.Είναι συσκευασμένο σε ξύλινη συσκευασία για ασφαλή παράδοση και έχει χρόνο παράδοσης 10 ημερών.Οι όροι πληρωμής για το προϊόν περιλαμβάνουν T/T, L/C και άλλες επιλογές.

Η φλάντσα LHTi Titanium είναι κατάλληλη για διάφορα σενάρια εφαρμογής, τα οποία περιλαμβάνουν:

• Αγωγός: Το προϊόν χρησιμοποιείται σε εφαρμογές αγωγών, συμπεριλαμβανομένων των αγωγών πετρελαίου και φυσικού αερίου, των αγωγών νερού και άλλων.διασφάλιση της ομαλής ροής των υγρών.
• Πετρέλαιο: Η φλάντσα LHTi Titanium χρησιμοποιείται στη βιομηχανία πετρελαίου για διαφορετικές εφαρμογές, συμπεριλαμβανομένης της διύλισης, της γεώτρησης και άλλων.Είναι κατάλληλο για χρήση σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης, καθιστώντας το εξαιρετικά αξιόπιστο.
• Χημικά: Το προϊόν χρησιμοποιείται στη χημική βιομηχανία για διάφορες εφαρμογές, συμπεριλαμβανομένης της επεξεργασίας, της μεταφοράς και άλλων.που το καθιστά κατάλληλο για χρήση σε διαβρωτικά περιβάλλοντα.

Η φλάντσα LHTi Titanium είναι εξαιρετικά αξιόπιστη και κατάλληλη για διαφορετικές εφαρμογές.Με δυνατότητα εφοδιασμού 10000, το προϊόν είναι εύκολα διαθέσιμο για να καλύψει τις ανάγκες των διαφόρων πελατών.
