Φλάντζα Τιτανίου ASME B16.5 Κλάσης 150 Gr5 Gr7

Φλάντζα Τιτανίου ASME B16.5 Κλάσης 150 Gr5 Gr7

Οι περισσότερες φλάντζες τιτανίου κατασκευάζονται σε Βαθμό 2 επειδή είναι φθηνός και ανεκτικός. Αυτή η σελίδα αφορά τις δύο περιπτώσεις όπου ο Βαθμός 2 είναι η λανθασμένη απάντηση: μια γραμμή όπου η φλάντζα πρέπει να φέρει υψηλή πίεση ή επαναλαμβανόμενο μηχανικό φορτίο, και μια γραμμή όπου το μέσο είναι ένα αναγωγικό οξύ που προσβάλλει τον καθαρό βαθμό. Και οι δύο παρέχονται στο πρότυπο ASME B16.5 κλάσης 150 slip-on με ανυψωμένη επιφάνεια, οπότε η φλάντζα, το μπουλόνι και το πρόγραμμα φλάντζας που χρησιμοποιούνται ήδη στο εργοστάσιο δεν χρειάζεται να αλλάξουν.

Gr5 για Αντοχή σε Μικρότερο Περίβλημα

Ο Βαθμός 5, Ti-6Al-4V, φτάνει τα 895 MPa εφελκυσμό και τα 828 MPa διαρροή, περίπου δύομισι φορές τον Βαθμό 2. Σε μια φλάντζα αυτό σημαίνει ότι η ίδια σύνδεση μπορεί να γίνει με λιγότερο μέταλλο, γι' αυτό ο Gr5 επιλέγεται σε συμπαγείς πλακέτες, σε πολλαπλές υψηλής πίεσης έγχυσης και σε εξοπλισμό όπου η φλάντζα πρέπει να κάθεται μέσα σε ένα στενό περίβλημα. Το κράμα διατηρεί επίσης την αντοχή του έως περίπου 400 C, οπότε μια φλάντζα Gr5 παραμένει άκαμπτη εκεί που μια φλάντζα καθαρού τιτανίου θα άρχιζε να ερπίζει υπό φορτίο μπουλονιού.

Gr7 για Αναγωγικά Οξέα

Ο Βαθμός 7 προσθέτει 0,12 έως 0,25 τοις εκατό παλλάδιο. Το παλλάδιο αυξάνει το δυναμικό διάβρωσης της επιφανειακής μεμβράνης, έτσι ώστε το μέταλλο να διατηρεί το παθητικό του στρώμα σε αναγωγικά περιβάλλοντα όπου ο Βαθμός 2 θα διαλυόταν: υδροχλωρικό οξύ, θειικό οξύ σε μέτρια συγκέντρωση, καυτές χλωριούχες άλμες και ορισμένα οργανικά οξέα. Οι φλάντζες σε Gr7 είναι συνηθισμένες σε βραχίονες εκφόρτωσης οξέων, γραμμές αποξήρανσης και εργοστάσια χλωρίου-αλκαλίων όπου η σωλήνωση είναι ήδη Gr7 και μια φλάντζα Βαθμού 2 θα γινόταν το ασθενέστερο σημείο του συστήματος.

Gr5 και Gr7 με μια Ματιά

Λεπτομέρειες ASME B16.5 που έχουν σημασία στο εργοτάξιο

Το μοτίβο μπουλονιών είναι το μοτίβο ιντσών, οπότε μια φλάντζα ASME κλάσης 150 και μπουλόνια ιντσών ταιριάζουν χωρίς προσαρμογείς, σε αντίθεση με μια φλάντζα DIN παρόμοιου μεγέθους. Η κλάση 150 καλύπτει ένα ευρύ φάσμα μεγεθών σε χαμηλή πίεση. πάνω από περίπου 180 C η επιτρεπόμενη πίεση μειώνεται και συνήθως καθορίζεται το μοτίβο κλάσης 300 αντ' αυτού. Οι φλάντζες slip-on συγκολλώνται με δύο συγκολλήσεις φιλέτου, οι οποίες είναι κατάλληλες για κατασκευή στο εργοτάξιο, ενώ ένας λαιμός συγκόλλησης στην ίδια βαθμίδα χρησιμοποιείται όπου η σύνδεση θα υποστεί κυκλικό φορτίο ή όπου απαιτείται ακτινογραφία.

Επιφάνεια, Σήμανση και Επιθεώρηση

Η ανυψωμένη επιφάνεια είναι μηχανουργημένη σε ύψος 2mm με φινίρισμα 125 έως 250 AARH, και διατίθεται μια έκδοση επίπεδης επιφάνειας για φλάντζες πλήρους επιφάνειας. Κάθε φλάντζα σφραγίζεται με τη βαθμίδα, το μέγεθος, την κλάση και τον αριθμό θερμής, και ο αριθμός θερμής επαναλαμβάνεται στο πιστοποιητικό, ώστε το υλικό να μπορεί να ανιχνευθεί πίσω μέσω τήξης και σφυρηλάτησης. Η υπερηχητική επιθεώρηση του αρχικού υλικού και ο έλεγχος διεισδυτικότητας των μηχανουργημένων επιφανειών είναι διαθέσιμα, και εκδίδεται αναφορά διαστάσεων σύμφωνα με το ASME B16.5 με κάθε παρτίδα. Τα μεγέθη κυμαίνονται από 1/2 ίντσας έως 24 ίντσες, συσκευασμένα πρόσωπο με πρόσωπο σε ξύλινες θήκες.

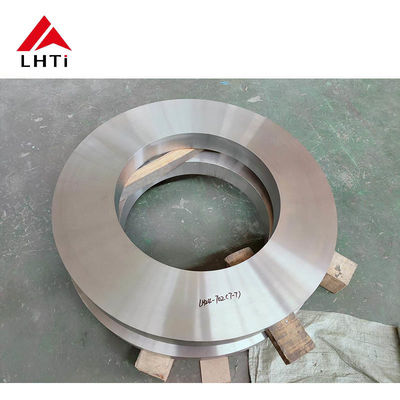

Εικόνες προϊόντων
