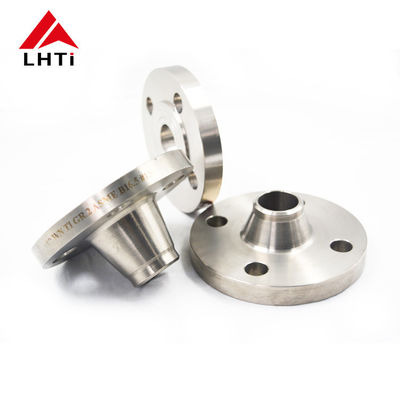

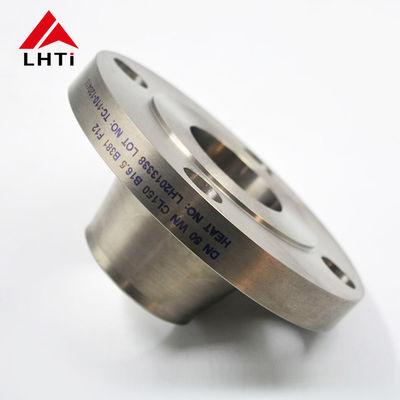

Gr1 Gr2 Gr5 ASME B16.5 Titanium Weld Neck Flange Raised Face WN Flange Class 150 Για αγωγούς

3. ASME B16.5 Κατηγορίες φλάντζης λαιμού από τυτανικό συγκόλλημα

Πλακέτες για το λαιμό από ιμάνιοχρησιμοποιούνται συνήθως σε συστήματα σωλήνων λόγω της αντοχής, του ελαφρού βάρους και της εξαιρετικής αντοχής στη διάβρωση.κάθε μία προσαρμοσμένη σε συγκεκριμένες εφαρμογές και περιβάλλοντα.

1. Κατηγορία 1 Τιτάνιο:Γνωστό για την υψηλή ευελιξία του, το τιτάνιο κλάσης 1 είναι το πιο μαλακό και πιο διαμορφώσιμο από όλα τα εμπορικά καθαρά είδη τιτανίου.Χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η βιομηχανία χημικής επεξεργασίας..

2.

3. Κατηγορία 2 Τιτάνιο:Το πιο ευρέως χρησιμοποιούμενο είδος τιτανίου, προσφέρει μια καλή ισορροπία μεταξύ αντοχής και ευελιξίας, με εξαιρετική αντοχή στη διάβρωση.Συμπεριλαμβανομένων των φλάντζων για συστήματα σωλήνων.

4.

5. Κατηγορία 5 Τιτάνιο (Ti 6Al-4V):Πρόκειται για ένα κράμα και είναι το πιο συχνά χρησιμοποιούμενο από όλα τα κράματα τιτανίου.Το τιτάνιο κλάσης 5 χρησιμοποιείται σε εφαρμογές υψηλής αντοχής όπου απαιτείται αντοχή τόσο στην θερμότητα όσο και στη διάβρωση.

6.

7. Κατηγορία 7 Τιτάνιο:Με εξαιρετική συγκολλησιμότητα και κατασκευαστικότητα, η κλάση αυτή περιλαμβάνει παλλάδιο για ενισχυμένη αντοχή στη διάβρωση, ιδιαίτερα ενάντια στα ελαττωτικά οξέα και την τοπική επίθεση σε καυτά αλογονίδια.

8.

9. Κατηγορία 12 Τιτάνιο:Αυτή η ποιότητα προσφέρει ενισχυμένη αντοχή στη θερμότητα και αντοχή σε σύγκριση με άλλες εμπορικά καθαρές ποιότητες.

10.

11. Κατηγορία 23 Τιτάνιο (Ti 6Al-4V ELI):Αυτή η βαθμίδα είναι παρόμοια με την βαθμίδα 5, αλλά έχει εξαιρετικά χαμηλά διαστήματα (ELI), καθιστώντας την προτιμότερη για υψηλότερη αντοχή κατά το κάταγμα και βελτιωμένη ευελιξία.Χρησιμοποιείται συχνά σε ιατρικές εφαρμογές και είναι επίσης κατάλληλο για φλάντζες σε κρίσιμες περιπτώσεις, εφαρμογές υψηλού επιπέδου.

4. ΠλεονεκτήματαΦλέγκες λαιμού από συγκόλληση τιτανίου στη βιομηχανία

Πλακέτες για το λαιμό από ιμάνιοπροσφέρουν μια σειρά από πλεονεκτήματα που τα καθιστούν ιδιαίτερα περιζήτητα σε διάφορες βιομηχανικές εφαρμογές όπου η απόδοση και η αντοχή είναι κρίσιμες.

Αντίσταση στη διάβρωση: Πλακέτες για το λαιμό από ιμάνιοείναι εξαιρετικά ανθεκτικά στη διάβρωση, ακόμη και σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, τα οξέα και τα χλωρίδια.και υπεράκτια πετρέλαιο και φυσικό αέριο όπου η αντοχή στη διάβρωση είναι κρίσιμη.

Σύνθεση αντοχής προς βάρος:Το τιτάνιο έχει υψηλή αναλογία αντοχής προς βάρος, καθιστώντας τις φλάντζες λαιμού συγκόλλησης από τιτάνιο ισχυρές και ανθεκτικές, ενώ παραμένουν ελαφριά.Αυτό είναι πλεονεκτικό σε εφαρμογές όπου η μείωση του βάρους είναι επιθυμητή χωρίς να διακυβεύεται η αντοχή και η απόδοση.

Αντοχή σε υψηλές θερμοκρασίες: Φλάντζες λαιμού συγκόλλησης από τιτάνιομπορούν να αντέξουν υψηλές θερμοκρασίες χωρίς να χάνουν τις μηχανικές τους ιδιότητες.που τους καθιστούν κατάλληλους για εφαρμογές που περιλαμβάνουν θερμικό και θερμικό κύκλο.

Βιοσυμβατότητα:Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, γεγονός που καθιστά τις φλάντζες λαιμού από τιτάνιο κατάλληλες για χρήση σε ιατρικό εξοπλισμό, φαρμακευτική κατασκευή,και βιομηχανίες μεταποίησης τροφίμων όπου η καθαρότητα του προϊόντος είναι απαραίτητη.

Μακροζωία και αντοχή:Το τιτάνιο είναι γνωστό για την αντοχή και τη μακρά διάρκεια ζωής του.συμβάλλει στη μείωση του κόστους συντήρησης και αντικατάστασης με την πάροδο του χρόνου.

Εξαιρετικές ιδιότητες σφράγισης:Η ομαλή επιφάνεια των φλάντζων λαιμού συγκόλλησης από τιτάνιο, που επιτυγχάνεται μέσω διαδικασιών παρασκευής ή επεξεργασίας, επιτρέπει την ανώτερη σφράγιση με συμπίεση ή άλλα συνδετικά στοιχεία.Αυτό βοηθά στην πρόληψη διαρροών και εξασφαλίζει αξιόπιστη απόδοση σε κρίσιμες εφαρμογές.

Συμβατότητα με άλλα μέταλλα: Φλάντζες λαιμού από ιμάνιομπορεί εύκολα να συγκολληθεί ή να συνδυαστεί με άλλα μέταλλα, όπως ανοξείδωτο χάλυβα ή χάλυβα άνθρακα, επιτρέποντας ευελιξία στο σχεδιασμό και συμβατότητα με τα υπάρχοντα συστήματα.

5 Εφαρμογές της πρίζας λαιμού συγκόλλησης από τιτάνιο ANSI B16.5

Πλακέτες για το λαιμό από ιμάνιοχρησιμοποιούνται σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των πετροχημικών, πετρελαίου και φυσικού αερίου, παραγωγής ηλεκτρικής ενέργειας, μεταφοράς υγρών χύδην, χημικών προϊόντων, φαρμακευτικών προϊόντων, παραγωγής χαρτιού και χαρτιού, κλωστοϋφαντουργίας και άλλων.

6. Επιθεωρήσεις φλάντζης λαιμού συγκόλλησης από τιτάνιο

Οπτική δοκιμή (VT):Αυτό περιλαμβάνει την οπτική επιθεώρηση της επιφάνειας της συγκόλλησης και της φλάντζας για την ανίχνευση ορατών ελαττωμάτων, όπως ρωγμές, πορώσεις ή ακατάλληλα προφίλ συγκόλλησης.

Υπερήχθης δοκιμή (UT):Αυτή η τεχνική χρησιμοποιεί υψηλής συχνότητας ηχητικά κύματα για την ανίχνευση εσωτερικών ελαττωμάτων στο υλικό, όπως κενά, ενσωματώσεις ή ρωγμές.

Ραδιογραφική εξέταση (RT):Η μέθοδος αυτή χρησιμοποιεί ακτίνες Χ ή ακτίνες γάμμα για να παράγει εικόνες της εσωτερικής δομής της συγκόλλησης και της φλάντζας.

Δοκιμή μαγνητικών σωματιδίων (MT):Το MT χρησιμοποιείται για την ανίχνευση ελαττωμάτων επιφάνειας και πλησίον της επιφάνειας σε σιδηρομαγνητικά υλικά.Η μέθοδος αυτή μπορεί να μην είναι εφαρμοστέα εκτός εάν υπάρχουν μαγνητικά υλικά κοντά ή επικαλύψεις που μπορούν να μαγνητιστούν..

Δοκιμασία διεισδυτικών ουσιών/διεισδυτικών χρωστικών ουσιών (PT):Η PT περιλαμβάνει την εφαρμογή ενός χρωστικού που διεισδύει στην επιφάνεια της συγκόλλησης και στη συνέχεια την αφαίρεση της υπερβολικής χρωστικής για να αποκαλυφθούν ελαττώματα που σπάνε την επιφάνεια.

Δοκιμή ρεύματος δρόμου (ET):Το ΕΤ χρησιμοποιεί ηλεκτρομαγνητική επαγωγή για να ανιχνεύσει ελαττώματα στην επιφάνεια και κοντά στην επιφάνεια σε αγωγικά υλικά όπως το τιτάνιο.

Ακουστική εκπομπή (AE):Το AE περιλαμβάνει την παρακολούθηση των ηχητικών εκπομπών από ένα υλικό υπό πίεση για την ανίχνευση αλλαγών ενδεικτικών ελαττωμάτων όπως ρωγμές ή διαρροές.
