Φλάντζα Τιτανίου με Σπείρωμα για Συνδέσεις Κεφαλής Φρέατος

Μια φλάντζα με σπείρωμα επιλέγεται για έναν λόγο: επιτρέπει το άνοιγμα μιας γραμμής χωρίς συγκόλληση και χωρίς άδεια θερμών εργασιών. Αυτός είναι επίσης ο λόγος που είναι η πιο λανθασμένα καθορισμένη φλάντζα σε ένα πακέτο τιτανίου, επειδή το σπείρωμα, η επιφάνεια και η κλάση πίεσης πρέπει να συμφωνούν πριν η σύνδεση αντέξει. Αυτή η σελίδα περιγράφει πώς συμπεριφέρεται η βιδωτή μορφή, τι μπορεί και τι δεν μπορεί να πιστοποιηθεί, και πού η ορολογία της κεφαλής φρέατος στον τίτλο αλλάζει τους κανόνες.

Δύο Τύποι σε Μία Σελίδα: Με Σπείρωμα και Μακρύ Λαιμό Συγκόλλησης

Το μπλοκ χαρακτηριστικών σε αυτήν τη σελίδα ονομάζει τον τύπο ως φλάντζα με σπείρωμα και την επιφάνεια στεγανοποίησης ως RF. Η περιγραφή πάνω από την προδιαγραφή μιλάει στη συνέχεια για φλάντζες μακρύ λαιμό συγκόλλησης, ειδικά κατασκευασμένες κατά παραγγελία, μηχανουργημένες από μπάρα ή πλινθωτό ή κομμένες από τον πυρήνα. Αυτά είναι δύο διαφορετικά προϊόντα, και ένας αγοραστής που διαβάζει μόνο το μισό της σελίδας μπορεί να παραγγείλει το λάθος.

Η διαφορά είναι δομική, όχι καλλυντική. Μια φλάντζα με σπείρωμα έχει εσωτερικό σπείρωμα και χωρίς κόμβο, οπότε στεγανοποιείται στο σπείρωμα με στεγανωτικό και δεν φέρει συγκόλληση. Μια φλάντζα μακρύ λαιμό συγκόλλησης έχει λείο εσωτερικό σπείρωμα, μακρύ κωνικό κόμβο και συγκολλάται στον σωλήνα, οπότε στεγανοποιείται με φλάντζα και η ονομαστική της τιμή εξαρτάται από τη συγκόλληση. Εάν η απαίτηση είναι έξοδος κεφαλής φρέατος, η μορφή σύνδεσης καθορίζεται από το πρότυπο του εξοπλισμού, όχι από τον κατάλογο φλαντζών, και το σχέδιο πρέπει να αναφέρει ποια από τις δύο επιθυμείται.

Η Εμπλοκή του Σπειρώματος Αποφασίζει την Ονομαστική Τιμή

Ένα σπείρωμα NPT είναι κωνικό κατά 1 σε 16 στην διάμετρο, και η σύνδεση γίνεται με παρεμβολή μεταξύ των κορυφών και των πυθμένων καθώς ο σωλήνας ωθείται μέσα. Πέντε έως έξι πλήρεις σπείρες εμπλοκής είναι ο πρακτικός στόχος για μια σταθερή σύνδεση σε τιτάνιο. λιγότερες σπείρες σημαίνουν ότι το φορτίο κάθεται σε πολύ λίγες στροφές, και το μαλακό κράμα θα υποχωρήσει πριν από τον σωλήνα.

Οι συνδέσεις με σπείρωμα περιορίζονται επίσης από το τοίχωμα του σωλήνα, όχι από τη φλάντζα. Μια φλάντζα με σπείρωμα Class 900 βιδωμένη σε σωλήνα Schedule 10 είναι μια φλάντζα Class 900 σε λεπτό τοίχωμα, και η συναρμολόγηση ορίζεται από το ασθενέστερο μέρος. Το τιτάνιο κάνει αυτό χειρότερο προς μία κατεύθυνση και καλύτερο προς άλλη: το κράμα αντιστέκεται στο χλώριο που θα έκανε λακκούβες σε χαλύβδινο σπείρωμα, αλλά κολλάει εύκολα, οπότε ένα στεγνό σπείρωμα τιτανίου προς τιτανίου μπορεί να κολλήσει στην πρώτη συναρμολόγηση και να μην αποσυναρμολογηθεί ποτέ ξανά.

Σχετικά με το ερώτημα της επιφάνειας, η RF είναι μια λογική προεπιλογή για μια φλάντζα με σπείρωμα επειδή η φλάντζα κάθεται μέσα στον κύκλο των μπουλονιών και το σπείρωμα κάνει τη στεγανοποίηση. Η RTJ είναι η επιφάνεια που περιμένει ο εξοπλισμός κεφαλής φρέατος, και μια αυλακωτή επιφάνεια δακτυλίου δεν μπορεί να κοπεί σε μια φλάντζα με σπείρωμα του ίδιου πάχους χωρίς να ελεγχθεί το εναπομείναν τοίχωμα, οπότε η RTJ συν σπείρωμα πρέπει να αντιμετωπίζεται ως ειδικός σχεδιασμός αντί για επιλογή καταλόγου.

Η Υπηρεσία Κεφαλής Φρέατος Δεν Είναι Υπηρεσία B16.5

Ο τίτλος λέει κεφαλή φρέατος, και αυτή η λέξη μετακινεί το προϊόν σε διαφορετική οικογένεια προτύπων. Ο εξοπλισμός κεφαλής φρέατος και χριστουγεννιάτικων δέντρων κατασκευάζεται σύμφωνα με τα API 6A και 6B, με κλάσεις πίεσης που κυμαίνονται από 2000 έως 20000 psi, επιφάνειες δακτυλίου και κλάση θερμοκρασίας που πρέπει να δηλωθεί. Το ASME B16.5 σταματάει στο Class 2500 και καλύπτει φλάντζες για σωληνώσεις, όχι για εξοπλισμό ελέγχου πίεσης.

Τα δύο έγγραφα διαφωνούν επίσης στη θερμοκρασία. Το μπλοκ προδιαγραφών σε αυτήν τη σελίδα αναφέρει ένα εύρος λειτουργίας από -60 έως 250 C, το οποίο ταιριάζει σε μια φλάντζα σωλήνωσης B16.5, ενώ μια συναρμολόγηση κεφαλής φρέατος συνήθως προκρίνεται σε ένα στενότερο εύρος και στη συνέχεια υποβαθμίζεται για την πραγματική υπηρεσία. Μια φλάντζα που παραγγέλλεται για κεφαλή φρέατος θα πρέπει επομένως να αναφέρεται σύμφωνα με το πρότυπο του εξοπλισμού και την συνθήκη υπηρεσίας, όχι σύμφωνα με μια γραμμή θερμοκρασίας καταλόγου.

Ποιο Πρότυπο Μπορεί να Πιστοποιήσει Τι

Το ASME B16.5 καλύπτει φλάντζες με σπείρωμα από NPS 1/2 έως NPS 24 και απαιτεί σφυρήλατο ή πλάκα, οπότε ένα χυτευμένο σώμα δεν μπορεί να πιστοποιηθεί σε αυτό. Αυτό έχει σημασία εδώ επειδή το πεδίο τεχνικής σε αυτήν τη σελίδα αναγράφει χυτευμένο χυτό, το οποίο δεν είναι διαδικασία. μια φλάντζα τιτανίου είναι είτε σφυρήλατο σύμφωνα με το ASTM B381 είτε χυτό σύμφωνα με το ASTM B367, και το πιστοποιητικό θα αναφέρει ποιο. Ένας αγοραστής που χρειάζεται B16.5 θα πρέπει να ζητήσει B381.

Οι αριθμοί DIN στην περιγραφή χρειάζονται επίσης ανάγνωση. Τα DIN 2630 έως 2633 είναι φλάντζες λαιμού συγκόλλησης για PN6 έως PN40, οπότε δεν μπορούν να περιγράψουν μια φλάντζα με σπείρωμα. η φλάντζα με σπείρωμα DIN είναι η DIN 2566, η οποία βρίσκεται στο PN10. Η καταχώριση και των δύο οικογενειών κάτω από ένα ενιαίο πεδίο προτύπου είναι συνηθισμένη στις σελίδες προμηθευτών και είναι αβλαβής ως λίστα δυνατοτήτων, αλλά δεν είναι προδιαγραφή για κανένα μεμονωμένο αντικείμενο.

Σημειώσεις Παραγγελίας

Δηλώστε πρώτα τη μορφή σύνδεσης, στη συνέχεια τον τύπο και το μέγεθος του σπειρώματος, την επιφάνεια, την κλάση πίεσης και το πρότυπο. Ο τύπος σπειρώματος είναι το στοιχείο που παραλείπεται συχνότερα: τα NPT και BSPP έχουν διαφορετικές μορφές σπειρώματος και διαφορετικές μεθόδους στεγανοποίησης, και μια φλάντζα με σπείρωμα BSPP δεν θα δεχτεί ένα θηλυκό NPT ακόμη και όπου το ονομαστικό μέγεθος ταιριάζει.

Τα πεδία μεγέθους σε αυτήν τη σελίδα διαφωνούν με τρόπο που αξίζει να επιλυθεί πριν από την παραγγελία. Το μπλοκ χαρακτηριστικών δίνει NPS 1/2 έως NPS 24 παράλληλα με DN 10 έως DN 2000, αλλά το NPS 24 είναι DN 600, οπότε τα δύο μισά περιγράφουν διαφορετικά εύρη. το DN 2000 θα ήταν κοντά στο NPS 80 και ανήκει σε κατασκευασμένο ή ειδικό σχεδιασμό. Παραγγείλετε εντός NPS 1/2 έως 24 για μια φλάντζα B16.5, και αντιμετωπίστε οτιδήποτε μεγαλύτερο ως αντικείμενο ελεγχόμενο από σχέδιο.

Η πίεση αναγράφεται στη σελίδα σε δύο συστήματα, Class 150 έως 2500 και PN6 έως PN64, με σημείωση 0,6 έως 32 MPa αλλού. Αυτά δεν ευθυγραμμίζονται: 32 MPa είναι περίπου PN320, το οποίο είναι πολύ πάνω από PN64 και εκτός του εύρους κλάσης B16.5 για τα περισσότερα μεγέθη. Αναφέρετε ένα σύστημα, και αν η γραμμή είναι γραμμή DIN, αναφέρετε τον αριθμό PN αντί για την τιμή megapascal.

Τέλος, ο βαθμός. Το μπλοκ χαρακτηριστικών προσφέρει Gr1, Gr2, Gr5, Gr7 και Gr12, η περιγραφή αναγράφει Gr1 και Gr2, και η γραμμή βαθμού προσθέτει Gr4. Τα Gr1 και Gr2 είναι η λογική προεπιλογή για μια φλάντζα με σπείρωμα επειδή ένα εσωτερικό σπείρωμα σε μια μαλακή ποιότητα CP κόβεται καθαρά και δεν σκληραίνει με την εργασία τόσο γρήγορα όσο το Gr5. Το Gr7 είναι η επιλογή όταν η γραμμή μεταφέρει χλωρίδια και το σπείρωμα θα είναι υγρό, και το Gr5 θα πρέπει να φυλάσσεται για τις περιπτώσεις όπου το ίδιο το σώμα της φλάντζας είναι δομικό μέρος της συναρμολόγησης.

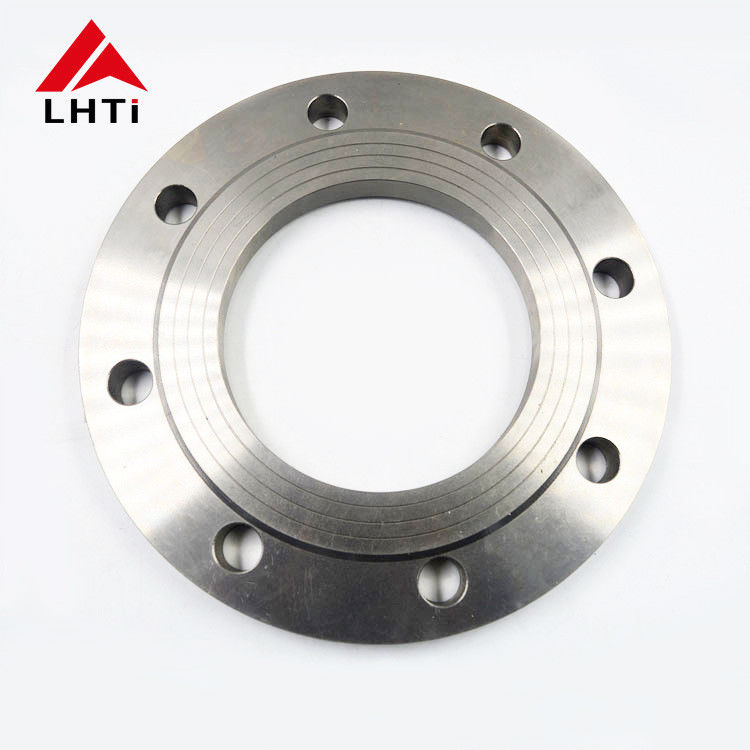

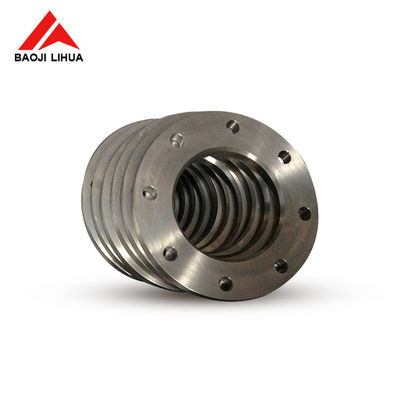

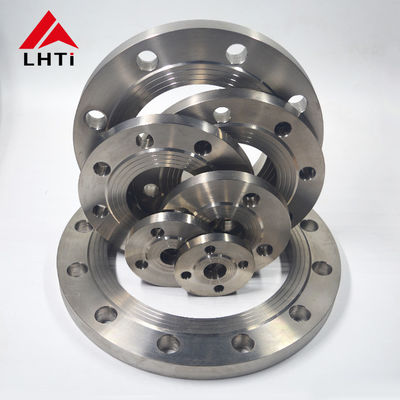

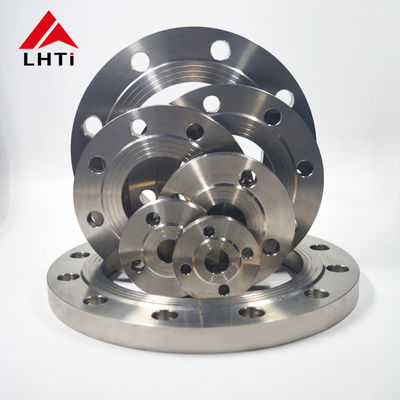

Εικόνες Προϊόντων
