Εξαγωνικές Βίδες Τιτανίου και Παξιμάδια M3 έως M12

Εξαγωνικές Βίδες Τιτανίου και Παξιμάδια M3 έως M12

MOQ: 1pc
Τιμή: $11.8-$18
Όροι πληρωμής: L/C,D/A,D/P,T/T,Western Union
Ικανότητα εφοδιασμού: 100000pcs
Λεπτομέρειες
Τύπος μονάδας δίσκου:
Στρώθηκε, Φίλιπς, Τόρξ, κλπ.
Πυγμάχος ελαφρού βάρους:
Ναί
Διάμετρος:
8 χιλιοστά
Χρώμα:
Φύση ή χρώμα
Ποσότητα:
Προσαρμόσιμο
Εφαρμογές:
Χημική Βιομηχανία
Τύπος κεφαλής:
Κεφαλάκι εξαγώνων, κεφαλάκι φλάντζων, κεφαλάκι υποδομών κλπ.
Τεχνική:
Τεχνικές συσκευές
Συσκευασία λεπτομέρειες:
30*40*50cm
Δυνατότητα προσφοράς:
100000pcs
Επισημαίνω:

Στροφές από τιτάνιο ελαφριά έξιπλευρη κεφαλή

,

Εναλλακτικά νάτλια τιτανίου

,

πλασμένα CNC

Περιγραφή του προϊόντος

Κεφαλές Τιτανίου Εξάγωνες Μπουλόνια και Παξιμάδια M3 έως M12

Ένα σετ μπουλόνι και παξιμάδι αγοράζεται ως εφαρμογή, όχι ως υλικό. Ο βαθμός καθορίζει το φορτίο που μπορεί να φέρει ο άξονας, αλλά το μήκος του σπειρώματος, το ύψος της κεφαλής, το ύψος του παξιμαδιού και η ανοχή καθορίζουν αν το σετ μπορεί να συναρμολογηθεί καθόλου, και αυτές οι τέσσερις τιμές είναι αυτές που συχνότερα παραλείπονται από μια έρευνα. Αυτή η σελίδα καλύπτει ένα σετ τιτανίου με εξάγωνη κεφαλή, Βαθμού 5, που παρέχεται με δύο παξιμάδια και δύο ροδέλες ασφαλείας, φυσικό ή χρωματιστό, και τον πρακτικό τρόπο προσδιορισμού του.

Η Εφαρμογή Προηγείται της Αντοχής

Η πρώτη τιμή που πρέπει να καθοριστεί είναι το μήκος σύσφιξης: το πάχος των μερών που συγκρατούνται, συν τις ροδέλες. Το μπουλόνι πρέπει να είναι αρκετά μακρύ ώστε ο άξονας χωρίς σπείρωμα, ή τουλάχιστον μια πλήρης εμπλοκή του σπειρώματος, να βρίσκεται στην άρθρωση, και αρκετά κοντό ώστε να μην φτάνει στον πάτο ή να αφήνει σπείρωμα να φαίνεται εκεί που ένα παξιμάδι δεν μπορεί να φτάσει. Ένα εξάγωνο μπουλόνι με μερικώς σπειρωμένο άξονα συμπεριφέρεται διαφορετικά από ένα πλήρως σπειρωμένο: ο λείος άξονας φέρει την διάτμηση και το σπείρωμα φέρει την προφόρτιση, και η σύγχυση των δύο είναι μια κοινή πηγή χαλαρών αρθρώσεων.

Η δεύτερη τιμή είναι η απόσταση της κεφαλής. Μια εξάγωνη κεφαλή χρειάζεται ένα καρυδάκι ή ένα γαλλικό κλειδί συγκεκριμένου μεγέθους, και σε στενή απόσταση το καρυδάκι χρειάζεται χώρο για να περιστραφεί. Μια βιδόκοχλιας με εξάγωνη κεφαλή χρειάζεται μόνο το κλειδί, αλλά χρειάζεται μια εσοχή και συγκεντρώνει το φορτίο έδρασης σε μια μικρότερη επιφάνεια. Μια κεφαλή φλάντζας απλώνει το φορτίο σε μια επιφάνεια ροδέλας και είναι η συνήθης λύση όπου το υλικό που συγκρατείται είναι μαλακό, λεπτό ή βαμμένο.

Ροπή ανά Μέγεθος, και Γιατί ο Πίνακας Είναι Μόνο μια Αρχή

Ο παρακάτω πίνακας λειτουργεί από την ελάχιστη αντοχή εφελκυσμού του τιτανίου Βαθμού 5, αντοχή απόδειξης περίπου 828 MPa, στόχο προφόρτισης 65% του φορτίου απόδειξης και συντελεστή τριβής 0,20, που είναι ένα καθαρό ξηρό σπείρωμα. Η αριθμητική είναι φορτίο απόδειξης ίσο με την τάση της διατομής επί την αντοχή απόδειξης, προφόρτιση ίση με 0,65 επί το φορτίο απόδειξης, και ροπή ίση με τον συντελεστή τριβής επί την προφόρτιση επί την ονομαστική διάμετρο.

Μέγεθος, χοντρή κλωστή Τάση διατομής, mm2 Φορτίο απόδειξης στα 828 MPa, kN Ξηρή ροπή στο 65 τοις εκατό, N.m
M3 x 0.5 5.0 4.2 1.6
M4 x 0.7 8.8 7.3 3.8
M5 x 0.8 14.2 11.8 7.6
M6 x 1.0 20.1 16.6 13
M8 x 1.25 36.6 30.3 32
M10 x 1.5 58.0 48.0 62
M12 x 1.75 84.3 69.8 108

Διαβάστε τους αριθμούς ως σημείο εκκίνησης παρά ως προδιαγραφή. Ο συντελεστής τριβής για ξηρό τιτάνιο μπορεί να κυμαίνεται από 0,20 έως 0,30, και η τάση που παράγεται από μια σταθερή ροπή κινείται αντιστρόφως ανάλογα με αυτόν, οπότε η ίδια ροπή 62 Newton-μέτρων σε ένα M10 μπορεί να παράγει 31 kilonewtons σε ένα λιπασμένο σπείρωμα και 21 kilonewtons σε ένα ξηρό. Προσθέστε μια ανοδιωμένη επίστρωση και η τιμή αλλάζει ξανά. Εάν η άρθρωση σχετίζεται με την ασφάλεια, η προφόρτιση πρέπει να καθορίζεται με ροπή και να ελέγχεται με στροφή-παξιμαδιού ή με επιμήκυνση μπουλονιού, όχι μόνο με ροπή.

Τα Τρία Μεγέθη σε Αυτή τη Σελίδα Δεν Συμφωνούν

Η περιγραφή αναφέρει μια διάμετρο 8 mm ως το τυπικό μέγεθος, στη συνέχεια μια σειρά από M3 έως M12 στις ερωτήσεις, στη συνέχεια M10 και M12 ως τα μεγέθη καυτών πωλήσεων. Αυτές οι τρεις δηλώσεις μπορούν όλες να ισχύουν για διαφορετικά στοιχεία γραμμής, αλλά δεν μπορούν όλες να περιγράφουν ένα εξάρτημα, και ένας αγοραστής που παραγγέλνει με βάση το λάθος λαμβάνει ένα σετ που δεν ταιριάζει. Η ίδια προειδοποίηση ισχύει και για την ανοχή συν ή πλην 0,13 mm: είναι μια λογική τιμή για ένα εμπορικό συνδετήρα, αλλά δεν σημαίνει τίποτα μέχρι να ονομαστεί η διάσταση στην οποία εφαρμόζεται, επειδή μια ανοχή 0,13 mm σε μια διάμετρο άξονα είναι γενναιόδωρη, ενώ η ίδια ανοχή σε ένα βήμα σπειρώματος θα ήταν αχρησιμοποίητη.

Η συντηρητική ανάγνωση είναι να αντιμετωπίσετε τη σελίδα ως μια οικογένεια προϊόντων. Ζητήστε το μέγεθος που χρειάζεστε με το βήμα του, και ζητήστε το πρότυπο διαστάσεων που ακολουθεί η ανοχή, είτε πρόκειται για βαθμό προϊόντος κατά ISO 4759 είτε για εσωτερικό σχέδιο. Ένας προμηθευτής που μπορεί να αναφέρει ένα πρότυπο μπορεί επίσης να σας πει σε ποια διάσταση αναφέρεται η ανοχή, και αυτή η απάντηση αξίζει περισσότερο από τον ίδιο τον αριθμό.

Τι δηλώνει η σελίδα Τι αποφασίζει Η σύγκρουση που πρέπει να επιλυθεί Τι να ζητήσετε
Διάμετρος 8 mm στο κύριο κείμενο Ποιον άξονα έχουν τα αναφερόμενα εξαρτήματα Η ίδια σελίδα προσφέρει επίσης M3 έως M12 Σε ποιο μέγεθος αναφέρεται η τιμή
Καυτές πωλήσεις M10 και M12 Βάθος αποθέματος και χρόνος παράδοσης Δεν είναι η πλήρης γκάμα που προσφέρεται Η λίστα μεγεθών που χρειάζεστε πραγματικά
Ανοχή συν ή πλην 0,13 mm Εάν το μπουλόνι εισέρχεται στην οπή Η διάσταση δεν ονομάζεται Επί των επίπεδων, άξονας ή μήκος
Βαθμός 5, Ti-6Al-4V Φορτίο απόδειξης και ροπή Ο βαθμός του παξιμαδιού δεν αναφέρεται Βαθμός παξιμαδιού και ύψος παξιμαδιού
Δύο παξιμάδια και δύο ροδέλες ασφαλείας Πώς η άρθρωση αντιστέκεται στο χαλάρωμα Αυτό είναι ένα παξιμάδι ασφάλισης, όχι παξιμάδι αντίστασης περιστροφής Η μέθοδος ασφάλισης για δονήσεις
Εξάγωνες, φλάντζας και υποδοχής κεφαλές Απόσταση και περιοχή έδρασης Τρία προϊόντα περιγράφονται ως ένα Τύπος κεφαλής ανά γραμμή στοιχείου

Εξάγωνες, Φλάντζας και Υποδοχής Κεφαλές Είναι Διαφορετικές Αρθρώσεις

Μια εξάγωνη κεφαλή είναι η γενικής χρήσης επιλογή: μια μεγάλη επιφάνεια έδρασης, μια οικεία κίνηση, και αρκετό ύψος κεφαλής για να επιβιώσει από επαναλαμβανόμενη συναρμολόγηση. Μια κεφαλή φλάντζας προσθέτει μια ενσωματωμένη ροδέλα και χρησιμοποιείται όπου το συγκρατούμενο μέρος θα γρατσουνιζόταν αλλιώς, γι' αυτό εμφανίζεται σε λεπτό φύλλο, σε πλαστικό και σε βαμμένες συναρμολογήσεις. Μια κεφαλή υποδοχής δίνει μικρότερη διάμετρο κεφαλής για την ίδια αντοχή και χρησιμοποιείται όπου η απόσταση είναι στενή, αλλά χρειάζεται μια εσοχή και ένα σκληρυμένο κλειδί, και η μικρή επιφάνεια έδρασης μπορεί να προκαλέσει βαθούλωμα σε ένα αλουμινένιο εξάρτημα.

Η κεφαλή καθορίζει επίσης το διαθέσιμο μήκος σύσφιξης. Μια ψηλή κεφαλή προσθέτει στο συνολικό μήκος χωρίς να προσθέτει στη σύσφιξη, οπότε ένα μπουλόνι που αναφέρεται με συνολικό μήκος και ένα μπουλόνι που αναφέρεται με μήκος σύσφιξης δεν είναι εναλλάξιμα. Όταν ένα σχέδιο δίνει μια τιμή και ο κατάλογος δίνει την άλλη, η διαφορά είναι συνήθως το ύψος της κεφαλής συν τη ροδέλα, που είναι ακριβώς η ποσότητα που κάνει ένα μπουλόνι πολύ κοντό.

Δύο Παξιμάδια και Δύο Ροδέλες Ασφαλείας σε Εξάγωνο Μπουλόνι

Το σετ παρέχεται με δύο απλά παξιμάδια και δύο ροδέλες ασφαλείας, και το απλό ζεύγος προορίζεται να χρησιμοποιηθεί ως παξιμάδι ασφάλισης: το πρώτο παξιμάδι σφίγγεται στην προφόρτιση, το δεύτερο σφίγγεται πάνω του, και η τριβή μεταξύ των δύο πλευρών του σπειρώματος κρατά το ζεύγος στη θέση του. Είναι μια ορατή, ελέγξιμη διάταξη που λειτουργεί καλά σε ένα στέλεχος ή ένα μπουλόνι που διαπερνά, και είναι η κλασική λύση σε ένα μηχάνημα που ρυθμίζεται συχνά.

Δεν υποκαθιστά ένα παξιμάδι αντίστασης περιστροφής. Ένα ζεύγος παξιμαδιών ασφάλισης βασίζεται στη διατήρηση της προφόρτισης, και σε μια άρθρωση που χαλαρώνει υπό δονήσεις ή θερμικούς κύκλους, το ζεύγος μπορεί να χαλαρώσει μαζί. Όπου η άρθρωση δονείται πραγματικά, ένα μεταλλικό παξιμάδι αντίστασης περιστροφής ή ένα παξιμάδι με εγκοπές και πείρο ασφαλείας είναι η καλύτερη επιλογή, και όπου το παξιμάδι έρχεται σε επαφή με τιτάνιο, απαιτείται λιπαντικό ή υλικό παξιμαδιού διαφορετικό για να σταματήσει το γδάρσιμο των σπειρωμάτων πριν καν τοποθετηθεί το δεύτερο παξιμάδι.

Το ύψος του παξιμαδιού είναι η τιμή που πρέπει να προσέξετε. Ένα τυπικό εξάγωνο παξιμάδι στο 0,8 φορές τη διάμετρο και ένα λεπτό παξιμάδι στο 0,5 φορές τη διάμετρο μοιάζουν παρόμοια σε μια φωτογραφία και συμπεριφέρονται πολύ διαφορετικά: το λεπτό παξιμάδι ξεγυμνώνει τα σπειρώματά του σε πολύ χαμηλότερο φορτίο, και το παξιμάδι πλήρους ύψους είναι αυτό που υποθέτει ο παραπάνω πίνακας ροπής. Σε ένα μπουλόνι τιτανίου σε ένα εξάρτημα αλουμινίου, η εμπλοκή του σπειρώματος στο μαλακότερο υλικό πρέπει επίσης να είναι τουλάχιστον 1,5 φορές τη διάμετρο, αλλιώς το σπείρωμα αλουμινίου αποτυγχάνει πρώτο.

Χρώμα που Δεν Αλλάζει το Σπείρωμα

Η επίστρωση είναι φυσική ή χρωματιστή. Το χρώμα είναι ένα ανοδιωμένο φιλμ, και παράγεται με παρεμβολή σε ένα φιλμ πάχους μόνο δεκάδων νανομέτρων, οπότε δεν προσθέτει τίποτα μετρήσιμο σε ένα σπείρωμα ή έναν άξονα: μια ανοχή 0,13 mm είναι χίλιες φορές μεγαλύτερη από το φιλμ. Αυτό είναι το χρήσιμο μέρος της διαδικασίας, επειδή ένα χρωματιστό μπουλόνι μπορεί να αναγνωριστεί κατά μέγεθος ή κατά στάδιο συναρμολόγησης χωρίς μετρητή και χωρίς να αλλάξει η εφαρμογή.

Αυτό που αλλάζει το φιλμ είναι η τριβή. Μια ανοδιωμένη επιφάνεια είναι πιο τραχιά από μια φυσική, και ο συντελεστής τριβής κάτω από την κεφαλή και στο σπείρωμα αυξάνεται, οπότε μια τιμή ροπής που προορίζεται για ένα φυσικό μπουλόνι θα υπο-προ-τείνει ένα χρωματιστό. Το χρώμα είναι επίσης δύσκολο να ταιριάξει από παρτίδα σε παρτίδα, επειδή η απόχρωση εξαρτάται από την τάση και το κράμα, οπότε μια ορατή συναρμολόγηση πρέπει να παραγγελθεί σε μία παρτίδα. Κανένα από τα δύο σημεία δεν είναι λόγος για να αποφύγετε την επίστρωση. Και τα δύο είναι λόγοι για να προσδιορίσετε την επίστρωση και το λιπαντικό μαζί.

Βάρος, Γαλβανική Ζεύξη και η Θήκη Ποδηλάτου

Το τιτάνιο Βαθμού 5 έχει πυκνότητα περίπου 4,43 γραμμάρια ανά κυβικό εκατοστό, οπότε ένα σετ είναι περίπου 44% ελαφρύτερο από το ίδιο σετ από χάλυβα. Αυτός είναι ο λόγος που αυτοί οι συνδετήρες εμφανίζονται σε μοτοσικλέτες, ποδήλατα και αγωνιστικά αυτοκίνητα, όπου μερικές εκατοντάδες γραμμάρια στην κορυφή ενός πιρουνιού ή σε έναν τροχό έχουν σημασία. Η εξοικονόμηση είναι πραγματική αλλά δεν είναι μαγική: το αλουμίνιο στα 2,7 είναι ακόμα ελαφρύτερο, και ένα μπουλόνι τιτανίου επιλέγεται έναντι του αλουμινίου για αντοχή και κόπωση παρά μόνο για μάζα.

Η άλλη πλευρά της επιλογής είναι η γαλβανική ζεύξη. Το τιτάνιο είναι καθοδικό προς το αλουμίνιο, τον χάλυβα και τον ανθρακονήματα, οπότε σε μια υγρή συναρμολόγηση το άλλο υλικό γίνεται η άνοδος και διαβρώνεται γύρω από έναν συνδετήρα που εξακολουθεί να φαίνεται καινούργιος. Μια μονωτική ροδέλα, μια επίστρωση ξηρού φιλμ ή μια σφραγισμένη άρθρωση το αποτρέπουν, και σε ένα ποδήλατο ο ίδιος κανόνας ισχύει για ένα μπουλόνι τιτανίου σε ένα πλαίσιο αλουμινίου όπως για ένα μπουλόνι από ανοξείδωτο χάλυβα σε ένα χαλύβδινο. Λίγο αντισυγκολιτικό στο σπείρωμα σταματά επίσης τα δύο μέταλλα από το να κολλήσουν, που είναι η αστοχία που παρατηρεί πρώτα ο αναβάτης.

Τι να Βάλετε στην Παραγγελία

Δώστε το μέγεθος και το βήμα, το μήκος σύσφιξης ή το συνολικό μήκος και πείτε ποιο εννοείτε, τον τύπο κεφαλής, την κατηγορία ιδιότητας ή το φορτίο απόδειξης, τον βαθμό παξιμαδιού και το ύψος παξιμαδιού, την επίστρωση, και αν το σετ παρέχεται με απλά παξιμάδια, ροδέλες ασφαλείας ή και τα δύο. Πείτε αν η άρθρωση ελέγχεται με ροπή, επειδή αυτή η απάντηση καθορίζει αν προσδιορίζεται λιπαντικό και αν απαιτείται αναφορά δοκιμής φορτίου απόδειξης με την παράδοση. Και όπου η σελίδα προσφέρει μια γκάμα και ένα μέγεθος καυτών πωλήσεων, παραγγείλετε με βάση τη λίστα μεγεθών αντί της περιγραφής, ώστε τα εξαρτήματα και το σχέδιο να συμφωνούν.

Εικόνες Προϊόντων

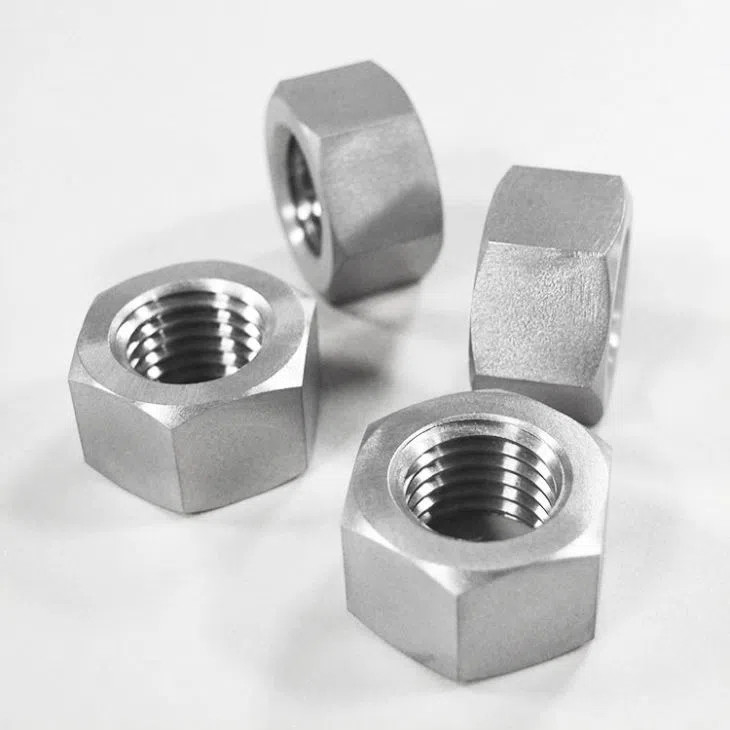

Titanium hex head bolts and nuts with lock nuts

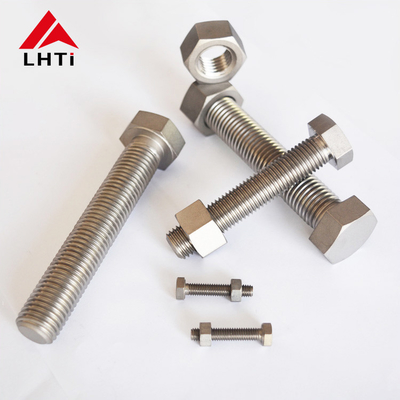

Titanium hex head bolts and nuts with lock nuts

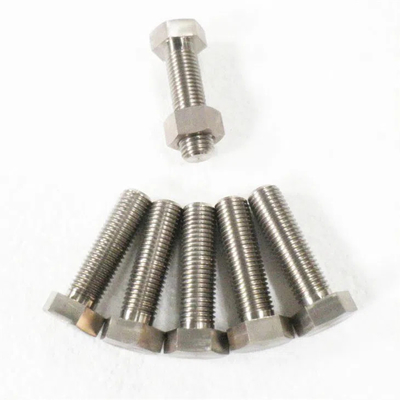

Titanium hex head bolts and nuts with lock nuts

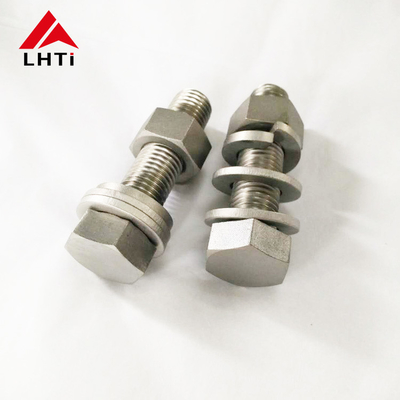

Titanium hex head bolts and nuts with lock nuts

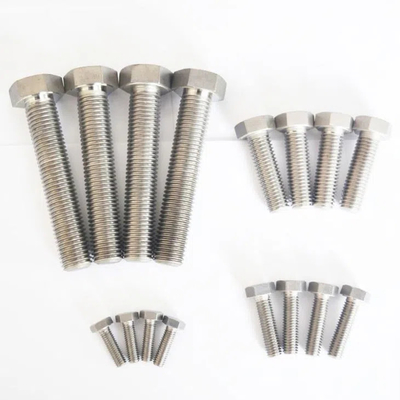

Titanium hex head bolts and nuts with lock nuts

Titanium hex head bolts and nuts with lock nuts
