Προσαρμοσμένος δίσκος τιτανίου: Από το σχέδιο στο εξάρτημα

Προσαρμοσμένος δίσκος τιτανίου: Από το σχέδιο στο εξάρτημα

Ονομασία μάρκας: LHTi
Αριθμός μοντέλου: Titanium disc
MOQ: 1 κομμάτι
Τιμή: usd 20-30/kg
Όροι πληρωμής: L/C,D/A,D/P,T/T,Western Union
Ικανότητα εφοδιασμού: 5000 τεμάχια/μήνα
Λεπτομέρειες
Place of Origin:
China
Πιστοποίηση:
ISO9001
Εφαρμογή:
Βιομηχανικός
Επεξεργασία Επιφανειών:
Αμεμπτος
Χρώμα:
Ασήμι
Υλικό:
Κράμα τιτανίου
Πακέτο:
Περίπτωση κοντραπλακέ ή χορήγηση της απαίτησής σας
Διάμετρος:
150mm--1300mm ή ως σας απαίτηση
Σχήμα:
Γύρω
Πάχος:
35mm550mm ή ως σας απαίτηση
Συσκευασία λεπτομέρειες:
τυποποιημένη περίπτωση κοντραπλακέ εξαγωγής
Δυνατότητα προσφοράς:
5000 τεμάχια/μήνα
Επισημαίνω:

γυαλισμένος ασημί δίσκος τιτανίου

,

βιομηχανικός δίσκος τιτανίου 150 mm

,

προσαρμοσμένος δίσκος τιτανίου με εγγύηση

Περιγραφή του προϊόντος

Προσαρμοσμένος Δίσκος Τιτανίου: Από Σχέδιο σε Εξάρτημα

Ένας προσαρμοσμένος δίσκος είναι η μία περίπτωση όπου η σελίδα προϊόντος δεν μπορεί να είναι η προδιαγραφή. Διάμετρος, πάχος, ποιότητα και φινίρισμα είναι όλα ανοιχτά, και το μόνο έγγραφο που λέει τι θέλεται είναι το σχέδιο που συνοδεύει την ερώτηση. Αυτή η σειρά καλύπτει δίσκους από 150 έως 1300 χιλιοστά σε διάμετρο, γυαλισμένους και ασημί στην εμφάνιση, κατεργασμένους κατά παραγγελία, και η διαφορά μεταξύ ενός εξαρτήματος που ταιριάζει και ενός που χρειάζεται επανεπεξεργασία είναι σχεδόν πάντα σε αυτό που το σχέδιο δεν έλεγε.

Το Σχέδιο Είναι η Προδιαγραφή

Δύο σχέδια του ίδιου δίσκου μπορούν να περιγράψουν πολύ διαφορετικές εργασίες. Το ένα δείχνει μια διάμετρο, ένα πάχος και τη λέξη κατεργασμένο. το άλλο δείχνει ένα σημείο αναφοράς, ένα όριο εκκεντρότητας, μια τιμή επιπεδότητας σε όλη την επιφάνεια και μια αναφορά Ra στην επιφάνεια στεγανοποίησης. Το πρώτο είναι ένα κενό με καθαρές επιφάνειες. το δεύτερο είναι ένα τελειωμένο εξάρτημα, και η τιμή του αντικατοπτρίζει τη δεύτερη λειτουργία, τον έλεγχο και τον κίνδυνο.

Για αυτόν τον λόγο, το χρήσιμο πράγμα που μπορεί να κάνει ένας αγοραστής πριν ζητήσει τιμή είναι να διαβάσει το σχέδιο όπως θα το διάβαζε το εργαστήριο: να βρει το σημείο αναφοράς, να βρει ποιες διαστάσεις έχουν ανοχή και ποιες εμπίπτουν σε μια γενική σημείωση, και να ελέγξει ότι κάθε απαίτηση μπορεί πράγματι να μετρηθεί στο εξάρτημα. Μια ανοχή που δεν μπορεί να επιθεωρηθεί γίνεται συζήτηση κατά την παράδοση αντί κατά την παραγγελία.

Αναφορά Σχεδίου Τι ελέγχει Αν λείπει Μια εφαρμόσιμη προεπιλογή
Διάμετρος με ανοχή Αν το εξάρτημα ταιριάζει στην εσοχή του Το εργαστήριο λειτουργεί με γενική ανοχή Δηλώστε το, συν πλην 0,1 έως 0,5 mm ανά μέγεθος
Πάχος Ύψος στοίβαξης και μάζα Το πάχος μεταβάλλεται με κάθε πέρασμα επιφάνειας Ονομαστικό συν ένα επίδομα φινιρίσματος
Επιπεδότητα Αν ο δίσκος κάθεται χωρίς να ταλαντεύεται Ένας γυαλισμένος αλλά κυρτός δίσκος περνάει Ένας αριθμός σε όλη την επιφάνεια, όχι στην άκρη
Εκκεντρότητα σε σημείο αναφοράς Ομοκεντρότητα άκρης προς οπή Το εξάρτημα περιστρέφεται εκτός κέντρου Ονομάστε το σημείο αναφοράς, στη συνέχεια το όριο εκκεντρότητας
Φινίρισμα επιφάνειας Στεγανοποίηση, εμφάνιση, καθαριότητα Το φινίρισμα είναι ό,τι άφησε το τελευταίο εργαλείο Τιμή Ra και σε ποιες επιφάνειες εφαρμόζεται
Κατάσταση άκρης Χειρισμός και έδραση φλάντζας Αιχμηρή άκρη, γρέζι στο κιβώτιο Κοπή ή ακτίνα μέγεθος, χωρίς γρέζια
Κενό ή Τελειωμένο Εξάρτημα: Η Επιλογή Αλλάζει τα Πάντα

Οι περισσότεροι μεγάλοι δίσκοι παραδίδονται ως κενά με περιθώριο κατεργασίας, συνήθως πέντε έως δέκα χιλιοστά ανά πλευρά, ώστε ο αγοραστής να μπορεί να τους τελειώσει στα δικά του μηχανήματα και στις δικές του διατάξεις. Αυτή είναι η φθηνότερη διαδρομή και η πιο ευέλικτη, και θέτει την τελική ευθύνη διαστάσεων στον αγοραστή.

Ένας τελειωμένος δίσκος μεταφέρει αυτήν την ευθύνη στον προμηθευτή. Επίσης, καθιστά την απόφαση για το πάχος οριστική: μόλις οι επιφάνειες είναι στο τελικό μέγεθος, δεν υπάρχει περιθώριο για διόρθωση καμπύλης, και οποιαδήποτε ανακούφιση τάσεων πρέπει να έχει συμβεί πριν από το τελευταίο πέρασμα. Αν ο δίσκος είναι αρκετά παχύς για να προέρχεται από σφυρηλάτηση, πείτε το, επειδή η διαδρομή της διαδικασίας και ο έλεγχος είναι διαφορετικά από ένα κενό πλάκας.

Οι Ανοχές που Οδηγούν το Κόστος

Η διάμετρος και το πάχος είναι φθηνά στη διατήρηση. Η επιπεδότητα, η παραλληλία και η εκκεντρότητα σε έναν δίσκο ενός μέτρου δεν είναι, επειδή εξαρτώνται από το μηχάνημα, τη διάταξη και την ποσότητα μετάλλου που αφαιρείται παρά από την προσοχή του χειριστή. Μια επιπεδότητα ενός δέκατου του χιλιοστού σε μια επιφάνεια 1300 χιλιοστών είναι μια διαφορετική κατηγορία εργασίας από τον ίδιο αριθμό σε 150 χιλιοστά, και η τιμή θα πρέπει να αναμένεται να το αντικατοπτρίζει.

Όπου ένα σχέδιο στοιβάζει πολλές αυστηρές απαιτήσεις στην ίδια όψη, αξίζει να ρωτήσετε αν όλες είναι λειτουργικές. Μια αναφορά εκκεντρότητας σε μια άκρη που χρειάζεται μόνο χειρισμό είναι κόστος χωρίς όφελος. μια αναφορά επιπεδότητας σε μια όψη που φέρει φλάντζα δεν είναι.

Φινίρισμα, Άκρες και Χειρισμός

Το γυαλισμένο ασημί φινίρισμα εφαρμόζεται τελευταίο, αφού γίνουν αποδεκτές οι διαστάσεις, επειδή το γυάλισμα αφαιρεί μέταλλο και μπορεί να μετακινήσει μια αυστηρή διάσταση πάχους εκτός ανοχής στην άκρη. Σε έναν προσαρμοσμένο δίσκο αξίζει να αναφέρετε ποιες επιφάνειες γυαλίζονται και σε τι φινίρισμα, και εξίσου αξίζει να αναφέρετε ποιες επιφάνειες δεν πρέπει να γυαλίζονται, όπως μια επιφάνεια που θα συγκολληθεί ή θα κολληθεί αργότερα.

Οι άκρες έχουν μεγαλύτερη σημασία από ό,τι φαίνεται. Ένας δίσκος αυτού του μεγέθους είναι βαρύς και χειρίζεται με ιμάντες και ανυψωτήρες, και μια αιχμηρή άκρη κόβει τόσο τον ιμάντα όσο και την επένδυση του κιβωτίου. Μια κοπή ή ακτίνα, δηλωμένη με μέγεθος, κοστίζει λίγο στο μηχάνημα και εξοικονομεί ζημιά κατά τον χειρισμό μεταξύ του εργαστηρίου και του σημείου χρήσης.

Έλεγχος, Σήμανση και Ιχνηλασιμότητα

Για ένα πρώτο άρθρο, ζητήστε μια αναφορά διαστάσεων που παραθέτει τα χαρακτηριστικά του σχεδίου και τις μετρούμενες τιμές, όχι ένα πιστοποιητικό που λέει ότι το εξάρτημα είναι εντός ανοχής. Η αναφορά είναι αυτό που δείχνει ποια αναφορά ερμηνεύτηκε πώς, και είναι το έγγραφο που αποτρέπει την επανάληψη της ίδιας διαφωνίας στη δεύτερη παραγγελία.

Η σήμανση πρέπει να φέρει την ποιότητα και τον αριθμό θερμικής επεξεργασίας, και πρέπει να εφαρμόζεται εκεί που δεν θα αφαιρεθεί με κατεργασία ή γυάλισμα. Σε έναν γυαλισμένο δίσκο αυτό συνήθως σημαίνει την άκρη ή την εσωτερική επιφάνεια αντί της τελικής επιφάνειας, και πρέπει να συμφωνηθεί πριν από τη συσκευασία των εξαρτημάτων αντί για μετά.

Συσκευασία και το Τελευταίο Μίλι

Οι μεγάλοι δίσκοι αποστέλλονται σε ξύλινα κιβώτια, μπλοκαρισμένοι έτσι ώστε οι γυαλισμένες επιφάνειες να μην ακουμπούν στο κιβώτιο ή μεταξύ τους, με τη μάζα σημειωμένη εξωτερικά. Όπου ταξιδεύουν μαζί πολλοί δίσκοι διαφορετικών μεγεθών, το κιβώτιο πρέπει να είναι διατεταγμένο έτσι ώστε ο μεγαλύτερος να μην ακουμπά στον μικρότερο, και όπου το φινίρισμα είναι κρίσιμο, οι επιφάνειες πρέπει να διαχωρίζονται από ένα μαλακό ενδιάμεσο στρώμα αντί από τον πάτο του κιβωτίου.

Λειτουργία Τι κρατάει Πού αποφασίζεται Τι να ελέγξω
Επιλογή κενού Διαδρομή αποθέματος και επίδομα Πριν την προσφορά, από το πάχος Μάζα και επίδομα έναντι σχεδίου
Ακατέργαστη περιστροφή και φρεζάρισμα Όγκος αφαίρεσης με ομοιόμορφο απόθεμα Πρώτη λειτουργία Επίδομα ομοιόμορφο και στις δύο όψεις
Ανακούφιση τάσεων, αν χρειάζεται Επιπεδότητα μετά την απελευθέρωση τάσης Παχείς δίσκοι από σφυρήλατα Επιπεδότητα μετά τον κύκλο
Τελειωτική περιστροφή Διάμετρος, πάχος, εκκεντρότητα Δεύτερη λειτουργία Μικρόμετρο και δείκτης καντράν
Χαρακτηριστικά και άκρες Τρύπες, κοπές, ακτίνες Λεπτομέρεια σχεδίου Θέση και σπάσιμο άκρης
Γυάλισμα και σήμανση Φινίρισμα και ιχνηλασιμότητα Τελευταίο βήμα, μετά τον έλεγχο Φινίρισμα με συγκριτή, σήμανση ευανάγνωστη

Μια προσαρμοσμένη παραγγελία δίσκου που εκτελείται χωρίς αλληλογραφία διαβάζει: ένα σχέδιο με σημείο αναφοράς και ανοχές, την ποιότητα με τον αριθμό UNS, αν ο δίσκος είναι κενό ή τελειωμένο εξάρτημα, το επίδομα κατεργασίας αν είναι κενό, τις επιφάνειες που θα γυαλιστούν με το φινίρισμά τους, την επεξεργασία άκρης, τη θέση σήμανσης, την αναφορά ελέγχου για το πρώτο άρθρο και την απαίτηση συσκευασίας. Οτιδήποτε άλλο σε αυτή τη σελίδα είναι εύρος, και ένα εύρος δεν είναι οδηγία.

Εικόνες Προϊόντων

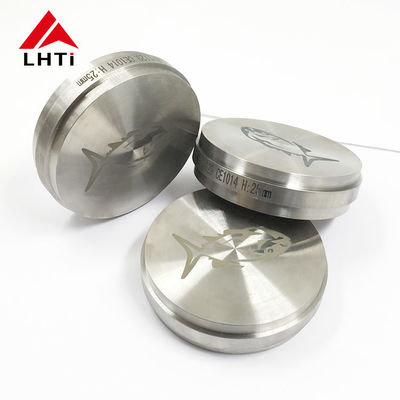

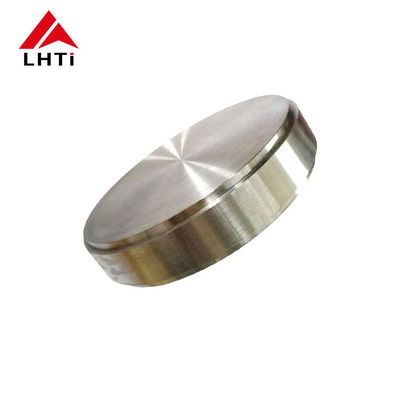

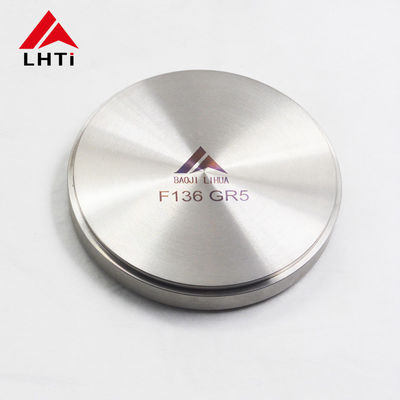

Custom polished titanium disc machined to drawing
