Σωλήνας τιτανίου σωλήνων OD25.4mm OD19.05mm ASTM B338 ανταλλακτών θερμότητας
1.Titanium τεχνικές απαιτήσεις σωλήνων
Άνευ ραφής και ενωμένοι στενά σωλήνες τιτανίου ASTM B338 και κραμάτων τιτανίου για τους συμπυκνωτές και τους ανταλλάκτες θερμότητας
ASTM B338 καλύπτει 28 βαθμούς άνευ ραφής και ενωμένων στενά σωλήνων κραμάτων τιτανίου για τους συμπυκνωτές επιφάνειας, τους εξατμιστήρες, και τους ανταλλάκτες θερμότητας.
| Πρότυπα |
ASTM B338, ASME SB338 |
| Κανονικός βαθμός |
Βαθμός 1 βαθμός 2 |
| Εξωτερική διάμετρος |
12.7mm 15mm 17mm 19mm 25.4mm 31mm κ.λπ. |
| Πάχος τοίχων |
0.9mm/1.0mm/1.2mm/1.5mm |
| Μήκος |
3000 - 6000mm ή άλλα οικονομικά μήκη |
| Τελειώστε |
Γυαλισμένος, AP (που ανοπτεί & που παστώνεται), BA (φωτεινό & που ανοπτείται), MF |
| Μορφή |
Ευθύς σωλήνας τιτανίου, κουλουριασμένος σωλήνας τιτανίου |
| Τύπος |
Άνευ ραφής, ERW, EFW, που ενώνεται στενά, που κατασκευάζεται |
| Τέλος |
Σαφές τέλος, λοξευμένο τέλος, Treaded |
| Χαρακτηρισμός |
Τα πρότυπα, βαθμός, OD, πάχος, μήκος, θερμαίνουν το αριθ. (Ή σύμφωνα με το αίτημα του πελάτη.) |
| Εφαρμογή |
Σωλήνας πετρελαίου, σωλήνας αερίου, ρευστός σωλήνας, λέβητας και ανταλλάκτης θερμότητας |
| Προστιθεμένης αξίας υπηρεσία |
Σύρετε & επέκταση σύμφωνα με το απαραίτητα μέγεθος & το μήκος, στίλβωση (ηλεκτρο & εμπορική) που ανοπτείται & που παστώνεται
Κάμψη, που επεξεργάζεται στη μηχανή κ.λπ.
|
| Πιστοποιητικό δοκιμής |
Το EN 10204/3.1, έκθεση TPI, EN10204/3.2 πιστοποιητικών δοκιμής μύλων |
2.Heat εφαρμογή σωλήνων ανταλλακτών
Χημική σύνθεση (% σε βάρος)
| ASTM αριθ. |
Φε ανώτατο |
Ο ανώτατο |
Ν ανώτατο |
Γ ανώτατο |
Χ ανώτατο |
Pd |
Al |
Bal |
| Βαθμός 1 |
0,2 |
0,18 |
0,03 |
0,1 |
0,015 |
- |
- |
Tj |
| Βαθμός 2 |
0,3 |
0,25 |
0,03 |
0,1 |
0,015 |
- |
- |
Tj |
Σωματικές ιδιότητες (λ.)
| Βαθμός ASTM |
Σύνθεση κραμάτων |
Εκτατή δύναμη |
Δύναμη παραγωγής |
Επιμήκυνση ελάχιστα % |
| ksi |
MPA |
ksi |
MPA |
|
| Βαθμός 1 |
Ανόθευτο Tj («καθαρός») 35A - CP1 |
35 |
240 |
25 |
170 |
30 |
| Βαθμός 2 |
Ανόθευτο Tj («καθαρός») 50A - CP2 |
58 |
400 |
40 |
275 |
25 |
Ποιοτικές επιθεωρήσεις σωλήνων τιτανίου:
UT, PT, δοκιμή Hydrodtatic, τρέχουσα επιθεώρηση του Eddy, επιθεώρηση χημικής σύνθεσης, επιθεώρηση διάστασης,
Εκτατή δοκιμή, ακτινογραφική επιθεώρηση, επιθεώρηση πάχους, επιθεώρηση PMI
Το τιτάνιο διοχετεύει με σωλήνες/τιτανίου σωλήνες που χρησιμοποιούνται στον ανταλλάκτη θερμότητας:
3.Titanium προδιαγραφή σωλήνων κραμάτων
| Βαθμός |
Ν (%) |
Γ (%) |
Χ (%) |
Φε (%) |
Ο (%) |
Tj |
Άλλος, ανώτατος |
| 1 |
≤0.03 |
≤0.08 |
≤0.015 |
≤0.20 |
≤0.18 |
Bal |
≤0.4 |
| 2 |
≤0.03 |
≤0.08 |
≤0.015 |
≤0.30 |
≤0.25 |
Bal |
≤0.4 |
| Βαθμός |
Εκτατή δύναμη (λ.) |
Δύναμη παραγωγής (0,2% που αντισταθμίζεται)) |
Επιμήκυνση (%) |
| ksi |
MPA |
Λ. |
Max |
| Ksi |
MPA |
Ksi |
MPA |
| 1 |
35 |
240 |
15 |
140 |
45 |
310 |
≥24 |
| 2 |
60 |
400 |
40 |
275 |
65 |
450 |
≥20
|
| Όνομα προϊόντων |
Σωλήνας το /pipe τιτανίου σωλήνων ανταλλακτών θερμότητας |
| Υλικό |
Τιτάνιο (Gr2) |
| Πιστοποιητικό |
ISO9001: 2015, TUV, EN10204.3.1 |
| Πρότυπα |
ASTM B338 |
| Μέγεθος |
OD19mmxWT0.5-0.8mmx3000-12000mm
OD25mmxWT1.0-1.2mmx3000-12000mm
OD32mmxWT1.0-1.2mmx3000-6000mm
OD38mmxWT1.0-1.2mmx3000-6000mm
Ή χορηγώντας την απαίτηση του πελάτη.
|
| Τεχνικές |
Κυλημένος |
| Θέση |
Ανοπτημένος (Μ) |
| Τύπος |
Άνευ ραφής σωλήνας τιτανίου για τον ανταλλάκτη θερμότητας, σωλήνας εξάτμισης τιτανίου για το αυτοκίνητο,
σωλήνας σπειρών τιτανίου
Ενωμένος στενά σωλήνας τιτανίου,
|
| Εφαρμογή |
1)Δύναμη και εργοστάσιο χημικής βιομηχανίας
2)Αυτοκίνητα συστατικά
3)αθλητισμός
4)θαλάσσια διάβρωση
|
| Επιφάνεια |
Όξινο πάστωμα, CNC επιφάνεια τόρνου.
|
4.Titanium διαδικασία παραγωγής σωλήνων

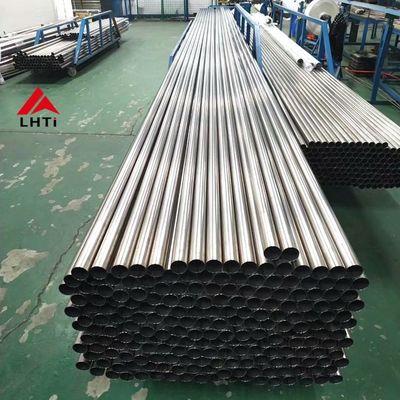

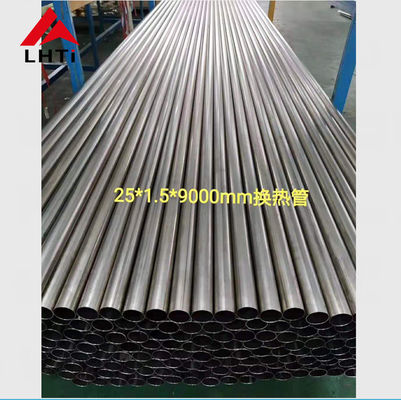

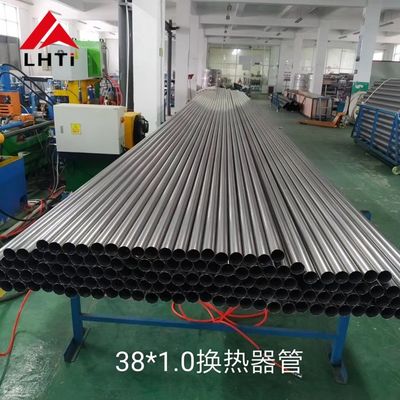

5.Details εικόνα στο εργαστήριο
|
Υλικό
Βαθμός
|
Θέση |
Επεξεργασία |
OD (χιλ.) |
Πάχος τοίχων (χιλ.) |
|
| 0,5 |
0,6 |
0,8 |
1.0 |
1.25 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
|
Gr1 Gr2
Gr7 Gr12
|
Ανοπτημένος
(μ)
|
Ελασματοποιημένος εν ψυχρώ |
10-15 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
| ﹥15-20 |
— |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
| ﹥20-30 |
— |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
| ﹥30-40 |
— |
— |
— |
— |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
| ﹥40-50 |
— |
— |
|
— |
— |
○ |
○ |
○ |
○ |
— |
— |
— |
| ﹥50-60 |
— |
— |
— |
— |
— |
○ |
○ |
○ |
○ |
○ |
— |
— |
| ﹥60-80 |
— |
— |
— |
— |
— |
— |
○ |
○ |
○ |
○ |
○ |
○ |
| Ενωμένος στενά |
16 |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
— |
— |
— |
| 19 |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
— |
— |
| 25,27 |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
— |
| 31,32,33 |
— |
— |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
| 38 |
— |
— |
— |
— |
— |
○ |
○ |
○ |
— |
— |
— |
— |
| 50 |
— |
— |
— |
— |
— |
— |
○ |
○ |
— |
— |
— |
— |
| 63 |
— |
— |
— |
— |
— |
— |
○ |
○ |
— |
— |
— |
— |
| Ενώνω στενά-κυλημένος |
6-10 |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
— |
— |
| ﹥10-15 |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
— |
| ﹥15-20 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
| ﹥20-25 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
| ﹥25-30 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
— |
— |
— |
— |
— |
| Σημείωση: ""○ δείχνει τις προδιαγραφές που μπορούν να παραχθούν |
Σωλήνας τιτανίου ASTM B338
Χρησιμοποιημένος: Ανταλλάκτης θερμότητας, συμπυκνωτής και διάφορα δοχεία πίεσης
Πάχος τοίχων: 0.5mm 4.5mm
Μήκος: 3000mm το /6000mm και longger σε 9000mm
Εξωτερικές διάμετροι: 10mm 114mm
Ανοχή πάχους τοίχων: +/- 10%
Ανοχή μήκους: +3.2mm
6. Δοκιμή ASME SB388 όπως κατωτέρω
Επιτρέπουμε μετά από τις δοκιμές τους άνευ ραφής και ενωμένους στενά σωλήνες Tj
| Χημική σύνθεση |
Οπτικός επιθεωρήστε |
Υπερηχητική δοκιμή |
Τρέχουσα δοκιμή |
| Εξομάλυνση της δοκιμής |
Εξομάλυνση της δοκιμής |
Πνευματική δοκιμή |
Υδροστατική δοκιμή |
| Εκτατός |
Παραγωγή |
Σκληρότητα |
Επιμήκυνση |
