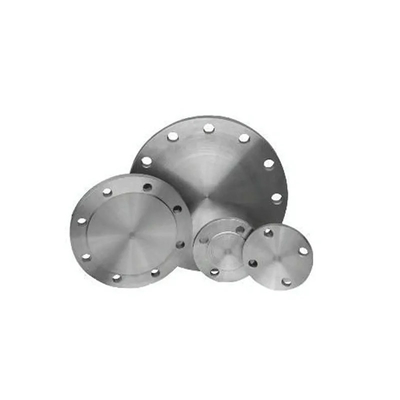

ASME B16.5 Τάξη 150 Ανυψωμένη όψη BLRF Titanium Blind Flange Ti Gr2 Ti Gr5 Ti Gr7 για επαγγελματικές εφαρμογές αγωγών

Ανοιχτή φλέβα από τιτάνιο (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 κλάση 150 Σηγαριασμένη όψη BLRF για εφαρμογές σωληνώσεων

Επισκόπηση του προϊόντος: ASME B16.5 Titanium Blind Flange

Η ASME B16.5 κατηγορίας 150 τυφλή φλέβα από τιτάνιο είναι ένας τύπος φλέβας που κατασκευάζεται σύμφωνα με το πρότυπο ASME B16.5, ειδικά σχεδιασμένη για εφαρμογές χαμηλής πίεσης.Διατίθεται σε διάφορες κλάσεις τιτανίου, όπως Titanium Grade 2 (Ti Gr2), Τιτανίου κλάσης 5 (Ti Gr5) και Τιτανίου κλάσης 7 (Ti Gr7).

Πρότυπο ASME B16.5:

• Πεδίο εφαρμογής:Το πρότυπο ASME B16.5 περιγράφει τις προδιαγραφές για τις διαστάσεις, τις ανοχές, τα υλικά, τα σήματα και τις διαδικασίες δοκιμής των φλάντζων σωλήνων και των συναφών εξαρτημάτων.
• Τάξη 150:Η ονομασία της κλάσης 150 υποδηλώνει ότι η φλάντσα είναι εγκεκριμένη για πίεση έως 150 psi υπό τυποποιημένες συνθήκες θερμοκρασίας περιβάλλοντος.Αυτή η ονομαστική πίεση το καθιστά κατάλληλο για εφαρμογές χαμηλής πίεσης.

Κατηγορίες τιτανίου:

• Κατηγορία 2 τιτανίου (Ti Gr2):Η κατηγορία αυτή είναι εμπορικά καθαρό τιτάνιο (CP τιτάνιο), γνωστό για την εξαιρετική αντοχή στη διάβρωση, τη διαμόρφωση και τη συγκόλληση.Χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς τομείς λόγω αυτών των ιδιοτήτων.

• Κατηγορία τιτανίου 5 (Ti Gr5):Επίσης γνωστό ως Ti-6Al-4V, αυτό το κράμα τιτανίου περιέχει 90% τιτάνιο, 6% αλουμίνιο και 4% βανάδιο.και τις βιομηχανίες χημικής επεξεργασίας για την υψηλή αντοχή του, αντοχή και αντοχή στη θερμότητα.

• Κατηγορία τιτανίου 7 (Ti Gr7):Το τιτάνιο βαθμού 7 περιέχει μικρή ποσότητα παλλαδίου (0,15%), το οποίο ενισχύει την αντοχή του στη διάβρωση, ειδικά σε περιβάλλοντα μείωσης και ήπιας οξείδωσης.Αυτό το καθιστά ιδανικό υλικό για ιδιαίτερα διαβρωτικά περιβάλλοντα, όπως η χημική επεξεργασία και οι θαλάσσιες εφαρμογές.

Χαρακτηριστικά σχεδιασμού:

• Τύπος προσώπου:Η τυφλή φλάντσα μπορεί να έχει διαφορετικούς τύπους προσώπου, συμπεριλαμβανομένου του Raised Face (RF), του Flat Face (FF) ή του Ring Type Joint (RTJ), ανάλογα με τις ανάγκες σφράγισης της εφαρμογής.

• Μέγεθος:Το πρότυπο ASME B16.5 παρέχει ακριβείς προδιαγραφές για διαστάσεις όπως η εξωτερική διάμετρος (OD), διάμετρος κύκλου βρόχου (BC), διάμετρος τρύπας βρόχου (BH) και συνολικό πάχος (T).Αυτές οι διαστάσεις εξασφαλίζουν ότι οι φλάντζες είναι συμβατές με άλλες προδιαγραφές ASME B16.5 φλάντζες, που επιτρέπουν εύκολη εναλλαγή.

Κατηγορίες τιτανίου για την ASME B16.5 τυφλή φλέβα τιτανίου

Κατηγορία τιτανίου 2 (Ti-CP):

• Σύνθεση:990,2% τιτάνιο, 0,25% σίδηρο, 0,3% οξυγόνο και ιχνοστοιχεία.

• Ιδιότητες:

  • Δύναμη:Είναι χαμηλότερη σε σύγκριση με τα κράματα τιτανίου, αλλά ακόμα υψηλότερη από πολλούς χάλυβες.
  • Αντίσταση στη διάβρωση:Εξαιρετικό, ειδικά για τα χλωρίδια.
  • Δυνατότητα συγκόλλησης:Καλή συγκολλησιμότητα και κατασκευαστικότητα.

• Εφαρμογές:Χρησιμοποιείται σε χημικές επεξεργασίες, θαλάσσια περιβάλλοντα, ιατρικά εμφυτεύματα (μη ανθεκτικά) και αρχιτεκτονικές εφαρμογές.

Κατηγορία τιτανίου 5 (Ti-6Al-4V):

• Σύνθεση:90% τιτάνιο, 6% αλουμίνιο, 4% βανάδιο.

• Ιδιότητες:

  • Δύναμη:Εξαιρετική αναλογία αντοχής προς βάρος, ανώτερη από το τιτάνιο κλάσης 2.
  • Αντίσταση στη διάβρωση:Καλό, αν και όχι τόσο υψηλό όσο το βαθμό 2. Κατάλληλο για πολλά περιβάλλοντα.
  • Αντίσταση θερμοκρασίας:Διατηρεί αντοχή σε υψηλότερες θερμοκρασίες, ιδανικό για αεροδιαστημικές και υψηλής απόδοσης εφαρμογές.

• Εφαρμογές:Συχνά χρησιμοποιείται στον αεροδιαστημικό τομέα (αεροπλάνα, κινητήρες αεριωθούμενων), στον ναυτιλιακό εξοπλισμό, στα ιατρικά εμφυτεύματα, στα εξαρτήματα αυτοκινήτων και στον αθλητικό εξοπλισμό.

Κατηγορία 7 τιτανίου (Ti-0,15Pd):

• Σύνθεση:Λύγμα τιτανίου με 0,15% παλλάδιο.

• Ιδιότητες:

  • Αντίσταση στη διάβρωση:Εξαιρετική αντοχή στη διάβρωση, ειδικά σε περιβάλλοντα μείωσης.
  • Δυνατότητα συγκόλλησης:Καλή συγκόλληση, κατάλληλη για συγκόλληση και κατασκευή.
  • Δύναμη:Μικρότερη αντοχή από την κατηγορία 5, αλλά επαρκής για πολλές εφαρμογές.

• Εφαρμογές:Χρησιμοποιείται κυρίως σε χημικές επεξεργασίες, εγκαταστάσεις αφαλάτωσης, θαλάσσια περιβάλλοντα και εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση.

Οφέλη από τη Χρήση Φλάντζων Τιτανίου

1. Υψηλότερη αντοχή στη διάβρωση: Το τιτάνιο είναι ανοσοποιημένο στην σκουριά και τη διάβρωση σε περιβάλλοντα όπως το θαλάσσιο νερό, τα όξινα διαλύματα και άλλα χημικά επιθετικά μέσα.Αυτό παρατείνει τη διάρκεια ζωής της φλάντζας και μειώνει το κόστος συντήρησης.
2. Ελαφρύ: Τα κράματα τιτανίου, ιδίως τα Ti Gr2 και Ti Gr5, είναι γνωστά για τις ελαφριές αλλά ανθεκτικές τους ιδιότητες.Αυτό είναι ιδιαίτερα πλεονεκτικό σε αεροδιαστημικές και υψηλής απόδοσης εφαρμογές μηχανικής όπου το βάρος είναι κρίσιμος παράγοντας.
3. Ανθεκτικότητα σε υψηλές θερμοκρασίες: Το τιτάνιο λειτουργεί καλά τόσο σε χαμηλές όσο και σε υψηλές θερμοκρασίες.
4. Εξαιρετική αντοχή στην κόπωση: Το τιτάνιο είναι εξαιρετικά ανθεκτικό στην κόπωση, γεγονός που εξασφαλίζει την αξιόπιστη απόδοση της φλάντζας για μεγάλο χρονικό διάστημα, ακόμη και υπό κυκλικές ή διακυμάνσεις πίεσης.
5. Βελτιωμένη Αξιοζωή: Τα κράματα τιτανίου παρουσιάζουν εξαιρετική αντοχή, πράγμα που σημαίνει ότι τα εξαρτήματα που κατασκευάζονται από αυτά τα υλικά είναι λιγότερο πιθανό να υποστούν βλάβη με την πάροδο του χρόνου, μειώνοντας την ανάγκη αντικατάστασης.

Εφαρμογές των φλάντζων από τιτάνιο

• Χημική επεξεργασία: Οι φλάντζες από τιτάνιο, ιδιαίτερα Ti Gr2, είναι ιδανικές για εφαρμογές όπου οι αγωγοί μεταφέρουν χημικές ουσίες, οξέα ή άλλα επιθετικά υγρά.Η αντοχή τους στη διάβρωση εξασφαλίζει την ασφάλεια και μειώνει την πιθανότητα διαρροών.
• Ναυτικό και Offshore: Στα θαλάσσια περιβάλλοντα, όπου το θαλασσινό νερό μπορεί να υποβαθμίσει γρήγορα τα τυποποιημένα υλικά, οι φλάνσες από τιτάνιο χρησιμοποιούνται για υψηλής απόδοσης και μακροχρόνια σφράγιση.
• Αεροδιαστημική: Στην αεροδιαστημική βιομηχανία, η ανάγκη για ελαφριά αλλά ανθεκτικά υλικά είναι πρωταρχική.Η εξαιρετική σχέση αντοχής προς βάρος του τιτανίου και η αντοχή του στη διάβρωση το καθιστούν ιδανική επιλογή για φλάντζες που χρησιμοποιούνται σε αεροσκάφη ή συστήματα πυραύλων.
• Εγκαταστάσεις αφαλάτωσης: Οι φλέβες από τιτάνιο χρησιμοποιούνται ευρέως σε εγκαταστάσεις αφαλάτωσης όπου βοηθούν στην επεξεργασία θαλασσινού νερού σε γλυκό νερό, αντέχοντας τόσο σε υψηλή πίεση όσο και σε διαβρωτικές συνθήκες θαλασσινού νερού.
• Παραγωγή ηλεκτρικής ενέργειας: Χρησιμοποιείται σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, ιδίως εκείνα που ασχολούνται με υγρά και χημικά υψηλής θερμοκρασίας, το τιτάνιο παρέχει μακρά διάρκεια ζωής.

Βασικά χαρακτηριστικά και πλεονεκτήματα των τυφλών φλάντζων από τιτάνιο ASME B16.5

• Υψηλής Ποιότητας Πρότυπα: Συμμορφώνεται με τοΑΣΜΕ Β16.5Το πρότυπο αυτό διασφαλίζει τις κατάλληλες διαστάσεις, τις ονομαστικές πιέσεις και τη συμβατότητα των φλάντζων.
• Στερεές Ικανότητες Σφραγίσματος: Η σχεδίαση της ανυψωμένης όψης ενισχύει την ικανότητα της φλάντζας να σχηματίζει σφιχτές σφραγίδες όταν χρησιμοποιείται με συμπίεση, βελτιώνοντας τη συνολική ακεραιότητα του συστήματος σωλήνων.
• Εύκολη εγκατάσταση: Το τυποποιημένο μοτίβο τρύπας και οι διαστάσεις του κύκλου του βρόχου καθιστούν εύκολη την εγκατάσταση και την αντικατάσταση όταν απαιτείται.
• Αξιοποιήσιμο με την πάροδο του χρόνου: Παρά το υψηλότερο αρχικό κόστος υλικού, οι μειωμένες απαιτήσεις συντήρησης και η μεγαλύτερη διάρκεια ζωής καθιστούν τις φλάντζες από τιτάνιο μια οικονομικά αποδοτική επιλογή μακροπρόθεσμα.

Τεχνικές προδιαγραφές

Επιθεώρηση τυφλής φλάντζης από τιτάνιο

Πιστοποιητικό EN 10204/3.1B:

Το πιστοποιητικό EN 10204/3.1B είναι ένα τυποποιημένο έγγραφο που επαληθεύει ότι το κράμα τιτανίου που χρησιμοποιείται στη διαδικασία κατασκευής φλάντζας πληροί τις απαιτούμενες προδιαγραφές.Περιλαμβάνει λεπτομερείς πληροφορίες σχετικά με τη χημική σύνθεση και τις μηχανικές ιδιότητες του υλικούΤο πιστοποιητικό αυτό εκδίδεται από τον κατασκευαστή και εξασφαλίζει ότι το υλικό πληροί τα απαραίτητα κριτήρια.

Πιστοποιητικό πρώτων υλών:

Το πιστοποιητικό πρώτων υλών παρέχει μια ολοκληρωμένη επισκόπηση των υλικών που χρησιμοποιήθηκαν για την κατασκευή των φλάντζων τιτανίου.χημική τους σύνθεσηΤο έγγραφο αυτό εξασφαλίζει την πλήρη ιχνηλασιμότητα και τον έλεγχο της ποιότητας από τη φάση απόκτησης των πρώτων υλών.

100% ανίχνευση ελαττωμάτων με υπερήχους:

Η δοκιμή υπερήχων (UT) είναι μια μη καταστροφική μέθοδος που χρησιμοποιείται για τον εντοπισμό τυχόν εσωτερικών ή επιφανειακών ατέλειων στις φλάντζες τιτανίου.Η κάλυψη 100% UT σημαίνει ότι κάθε επιφάνεια υποβάλλεται σε πλήρη και ενδελεχή επιθεώρηση για τον εντοπισμό πιθανών ελαττωμάτων., διασφαλίζοντας ότι οι φλάντζες είναι απαλλαγμένες από ελαττώματα που θα μπορούσαν να επηρεάσουν την απόδοσή τους ή τη δομική τους ακεραιότητα.

Υδροστατική δοκιμή:

Κατά τη διάρκεια της υδροστατικής δοκιμήςη φλάντσα τιτανίου υποβάλλεται σε διαδικασία πίεσης υγρού (συνήθως νερού) για να αξιολογηθεί η ικανότητά της να αντέχει στην καθορισμένη πίεση χωρίς διαρροές ή παραμόρφωσηΗ δοκιμή αυτή διασφαλίζει ότι η φλάντσα μπορεί να χειριστεί με ασφάλεια τις απαιτούμενες τιμές πίεσης και να πληροί τα απαραίτητα πρότυπα ασφάλειας.

Έκθεση επιθεώρησης τρίτου:

Μια έκθεση επιθεώρησης τρίτου μέρους διενεργείται από ανεξάρτητο οργανισμό επιθεώρησης, παρέχοντας αμερόληπτη αξιολόγηση της ποιότητας των φλάντζων τιτανίου.Η έκθεση αυτή επαληθεύει ότι οι φλάντζες πληρούν τα σχετικά πρότυπα, προδιαγραφές και απαιτήσεις των πελατών, προσθέτοντας ένα πρόσθετο επίπεδο βεβαιότητας και αξιοπιστίας στις διαδικασίες ελέγχου ποιότητας του κατασκευαστή.

Συμπεράσματα

ΗΑνοιχτή φλέβα από τιτάνιο ASME B16.5 (Ti Gr2, Ti Gr5) κατηγορίας 300Παρέχει συνδυασμό ανώτερης αντοχής στη διάβρωση, υψηλής αντοχής και μακροχρόνιας αντοχής.Αυτή η φλέβα παρέχει αξιόπιστη σφραγίδα και δομική ακεραιότηταΗ χρήση τιτανίου σε αυτές τις φλάντζες προσφέρει τόσο απόδοση όσο και οικονομική απόδοση, καθιστώντας τις μια έξυπνη επιλογή για συστήματα όπου η μακροπρόθεσμη αξιοπιστία είναι κρίσιμη.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
