Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Baoji, Κίνα
Μάρκα: LIHUA
Πιστοποίηση: ISO9001, TUV etc.
Αριθμό μοντέλου: LH-BL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: US dollar $30/pc--US dollar $80/pc
Συσκευασία λεπτομέρειες: Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή
Χρόνος παράδοσης: 3-15 ημέρες εργασίας
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 5000 PC το μήνα
Όνομα προϊόντων: |
φλάντζα BL τιτανίου |
Πρότυπα: |
ANSI B16.5 |
Υλικό: |
gr2, gr7, gr12 |
Εφαρμογή: |
Χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF |
Μέγεθος: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
Γυαλισμένος |
Τεχνική: |
Froged και CNC που επεξεργάζονται στη μηχανή |
Επιθεώρηση: |
Υπερηχητική δοκιμή & υλική έκθεση δοκιμής EN10204.3.1 |
Όνομα προϊόντων: |
φλάντζα BL τιτανίου |
Πρότυπα: |
ANSI B16.5 |
Υλικό: |
gr2, gr7, gr12 |
Εφαρμογή: |
Χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF |
Μέγεθος: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
Γυαλισμένος |
Τεχνική: |
Froged και CNC που επεξεργάζονται στη μηχανή |
Επιθεώρηση: |
Υπερηχητική δοκιμή & υλική έκθεση δοκιμής EN10204.3.1 |

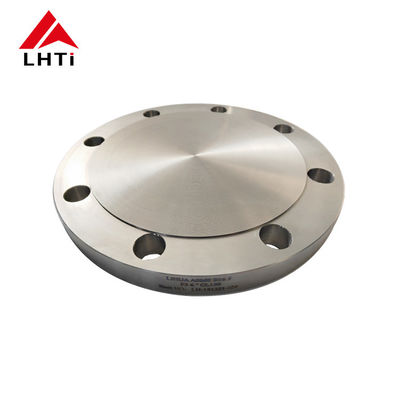

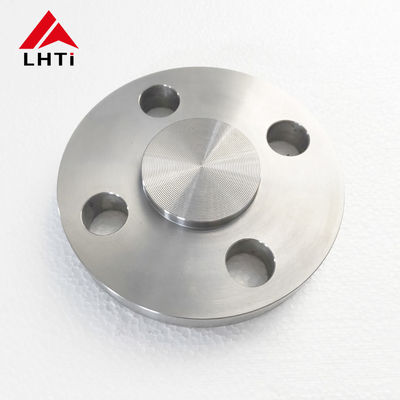

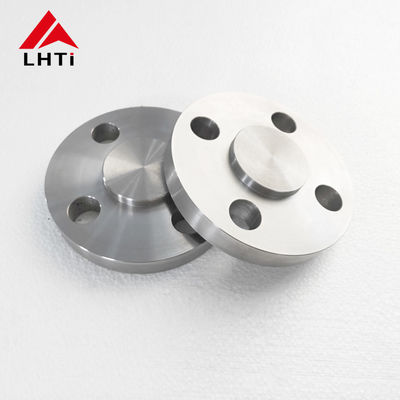

Τυφλή φλάντζα σωλήνων τιτανίου BL RF gr2 gr7 gr12 με το αυξημένο πρόσωπο
1. Πληροφορίες προϊόντων της τυφλής φλάντζας τιτανίου
| Προϊόν | τυφλή φλάντζα τιτανίου |
| Όνομα στοιχείων | Τυφλή φλάντζα σωλήνων τιτανίου BL RF gr2 gr7 gr12 με το αυξημένο πρόσωπο |
| Εφαρμογή | χημική βιομηχανία |
| Πρότυπα | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
| Υλικό | Gr1, Gr2, Gr5, Gr7, Gr12 |
| Μέγεθος | 1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Πίεση | PN0.25~32MPA/(DIN) PN6, PN10, PN16, PN25 ΑΝ ΚΑΙ PN250/150LB, 250LB, 300LB, 400 ΛΊΒΡΕΣ, 500LB, 600 ΛΊΒΡΕΣ, 900LB, 1500LB, 2500LB. |
| Επιφάνεια σφράγισης | RF, ΓΦ, TG, RJ Κ.ΛΠ. |
| Τεχνική | Froged και CNC που επεξεργάζονται στη μηχανή |
2. Προδιαγραφή της τυφλής φλάντζας τιτανίου
Προδιαγραφές για την κατηγορία 150 τυφλή φλάντζα τιτανίου
| Κατηγορία 150 τυφλή φλάντζα τιτανίου | ||||||
| Nom. Σωλήνας Μέγεθος |
Φλάντζα Dia. |
Φλάντζα Πυκνά |
Αυξημένος Πρόσωπο Dia. |
Αριθ. Τρύπες |
Dia. Μπουλόνια |
Dia. Κύκλος μπουλονιών |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
Προδιαγραφή για την κατηγορία 300 τυφλή φλάντζα τιτανίου
| Κατηγορία 300 τυφλή φλάντζα τιτανίου | ||||||
| Nom. Σωλήνας Μέγεθος |
Φλάντζα Dia. |
Φλάντζα Πυκνά |
Αυξημένος Πρόσωπο Dia. |
Αριθ. Τρύπες |
Dia. Μπουλόνια |
Dia. Κύκλος μπουλονιών |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3. Χημικές απαιτήσεις της τυφλής φλάντζας τιτανίου
| Ν | Γ | Χ | Φε | Ο | Al | Β | Pd | Mo | Νι | Tj | |
| Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | bal |
| Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
| Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | bal |
| Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
4. Εκτατές απαιτήσεις της τυφλής φλάντζας τιτανίου
| Βαθμός | Εκτατή δύναμη (λ.) | Δύναμη παραγωγής (λ.) | Επιμήκυνση (%) | ||
| ksi | Μ PA | ksi | Μ PA | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
5. Λεπτομερείς εικόνες της τυφλής φλάντζας τιτανίου
6. Η επιχείρησή μας
7. Το εργοστάσιό μας
8. Όλες οι δοκιμές της τυφλής φλάντζας τιτανίου
Οπτική δοκιμή (VT)
Υπερηχητική δοκιμή (UT)
Ακτινογραφική δοκιμή (RT)
Μαγνητική δοκιμή μορίων (ΑΜ)
Penetrant η δοκιμή/η χρωστική ουσία διαπερνά (PT)
Τρέχουσα δοκιμή του Eddy (ET)
Ακουστική εκπομπή (AE)
9. Εφαρμογή της ολίσθησης τιτανίου στη φλάντζα
