Λεπτομέρειες προϊόντων
Τόπος καταγωγής: BaoJi Shaanxi Κίνα
Μάρκα: LHTI
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: LH-32
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 κομμάτι
Τιμή: US dollar $180/pc-US dollar $300/pc
Συσκευασία λεπτομέρειες: Τυποποιημένη περίπτωση κοντραπλακέ εξαγωγής
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: L/C, D/P, T/T, Western Union, paypal κ.λπ.
Δυνατότητα προσφοράς: 500 κομμάτι την εβδομάδα
Υλικό: |
τιτάνιο, νικέλιο |
Τύπος: |
ΕΤΣΙ |
Πρότυπα: |
ANSI B16.5 |
Βαθμός: |
GR2 |
Επιφάνεια: |
RF |
Εφαρμογή: |
oil.chemcial βιομηχανικός |
Λέξη κλειδί: |
WN φλάντζα τιτανίου |
Υλικό: |
τιτάνιο, νικέλιο |
Τύπος: |
ΕΤΣΙ |
Πρότυπα: |
ANSI B16.5 |
Βαθμός: |
GR2 |
Επιφάνεια: |
RF |
Εφαρμογή: |
oil.chemcial βιομηχανικός |
Λέξη κλειδί: |
WN φλάντζα τιτανίου |

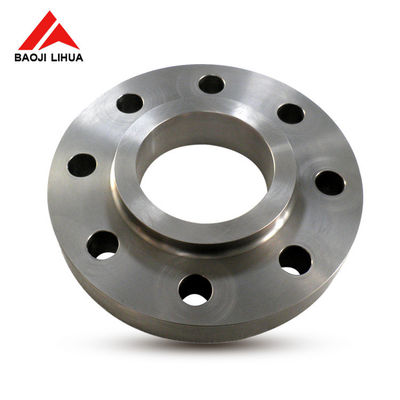

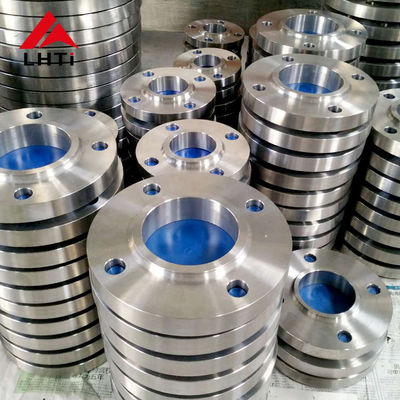

Φλάντζα τιτανίου λαιμών συγκόλλησης Ansi B16.5 Gr2 WN RF
WN σχέδιο φλαντζών τιτανίου
προϊόντα | Πετρέλαιο φλαντζών τιτανίου Tj gr2 ASME Β 16,5 ΈΤΣΙ & φλάντζα βιομηχανίας φυσικού αερίου &oil |
Υλικός βαθμός | Gr2, (Gr7, GR12) |
Πιστοποίηση | ISO9001: 2008, EN10204.3.1 |
Πρότυπα | ANSI B16.5, ASME B16.5, ASME B16.47, |
μέγεθος | 1/2 " ~ 24» |
Κατηγορία πίεσης | 150LB, 300LB, 600 ΛΊΒΡΕΣ, 900LB, 1500LB, 2500LB |
Τεχνική | Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
τύπος | WN |
Επιφάνεια φλαντζών | ΓΦ, RF, TG, RJ, MFM Κ.ΛΠ. |
Κατηγορία 150 τιτάνιο ολίσθηση-στη φλάντζα | |||||||||
---|---|---|---|---|---|---|---|---|---|
Nom. Σωλήνας Μέγεθος |
Φλάντζα Dia. |
Φλάντζα Πυκνά |
Πλήμνη Dia. Στη βάση | Αυξημένος Πρόσωπο Dia. |
Αριθ. Τρύπες |
Dia. Μπουλόνια |
Dia. Από τον κύκλο μπουλονιών | Άντεξε Dia. |
Μήκος Μέσω της πλήμνης |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
Άλλη φλάντζα τιτανίου τύπων
Όλοι οι τύποι φλαντζών τιτανίου ανά προδιαγραφή ASME B16.5, κυρίως τιτάνιο ολίσθηση-στη φλάντζα, τυφλή φλάντζα τιτανίου, φλάντζα λαιμών συγκόλλησης τιτανίου και τιτάνιο περιτυλίγουν την κοινή φλάντζα. Το υλικό είναι κυρίως τιτάνιο C.P.
Άλλα σχετικά προϊόντα
-GR2 μπουλόνια DIN933 δεκαεξαδικού τιτανίου και καρύδι DIN934 δεκαεξαδικού τιτανίου
-Καθαρή τοποθέτηση σωληνώσεων τιτανίου, αγκώνας τιτανίου, ομόκεντρος μειωτής κ.λπ.
-Τιτάνιο άνευ ραφής/σωλήνας συγκόλλησης για χημικό βιομηχανικό
Συσκευασία & παράδοση
Οποιαδήποτε έρευνα παρακαλώ αισθάνεται ότι ελεύθερος μας ελάτε σε επαφή με.
